Сетчатая решетка вентиляционная СР

Сетчатая решетка вентиляционная СР

Вентиляционная сетчатая решетка СР - функциональное и эстетичное решение для систем приточно-вытяжной вентиляции, сочетающее эффективное распределение воздушных потоков с декоративными качествами.

Конструкция и технические параметры

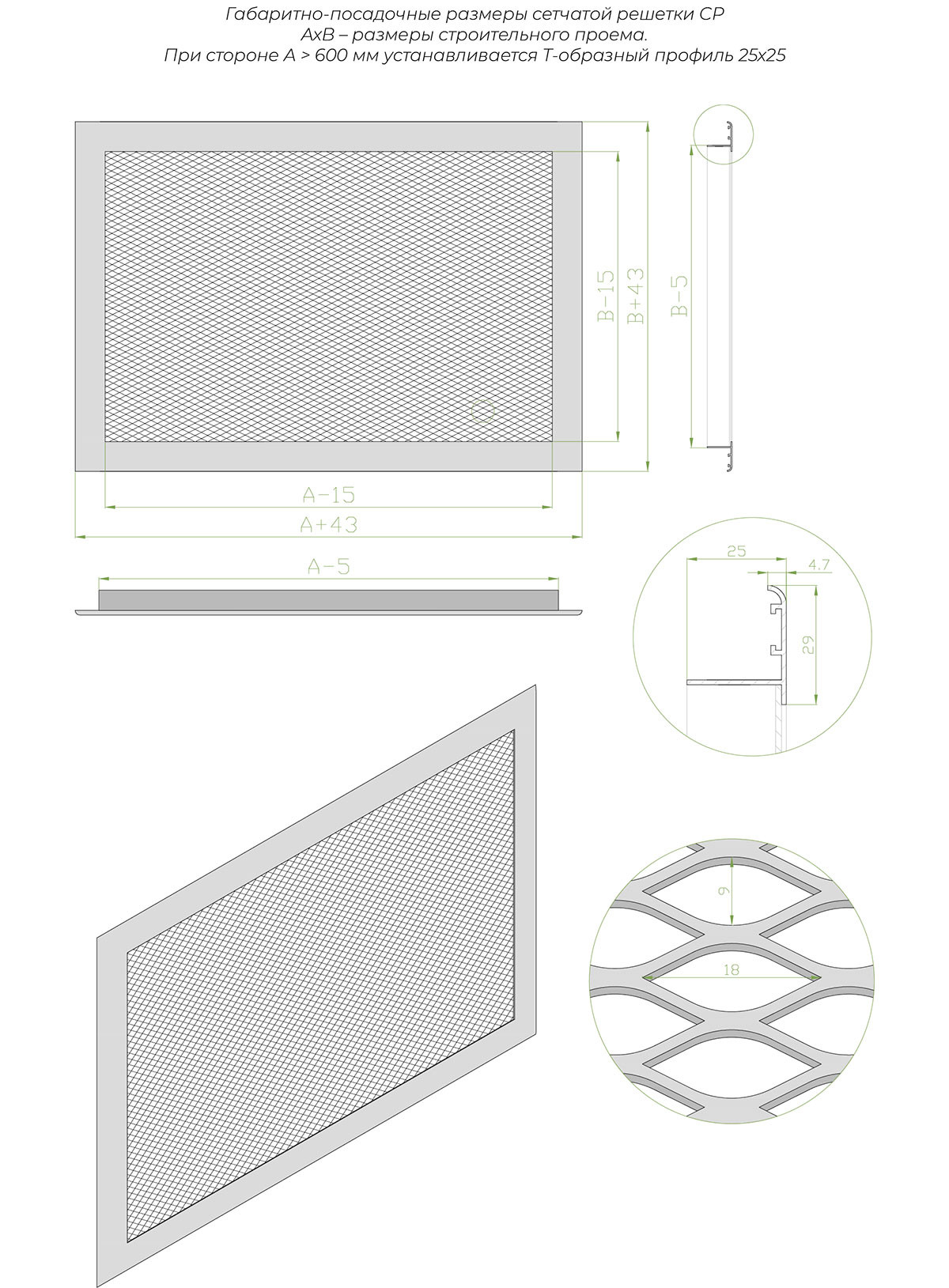

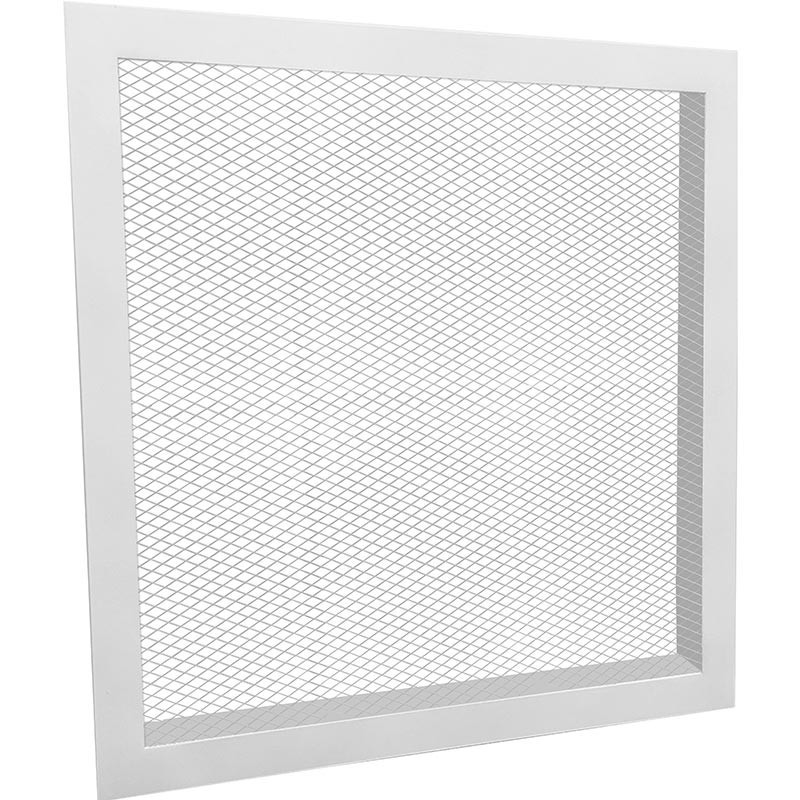

Решетка СР состоит из алюминиевой рамки (профиль АДЗ1 по ГОСТ 22233-2001) с закрепленной стальной сеткой при помощи вытяжных заклепок. Стандартная комплектация включает просечно-вытяжную сетку 12×6 мм, с возможностью замены на сетку 10×10 мм по запросу.

• Размерный диапазон: от 100×100 мм до 2950×2950 мм
• Т-образные профили усиления через каждые 600 мм
• Возможность изготовления нестандартных размеров с шагом 1 мм
• Стандартное покрытие: порошковая краска RAL 9016 (белый)

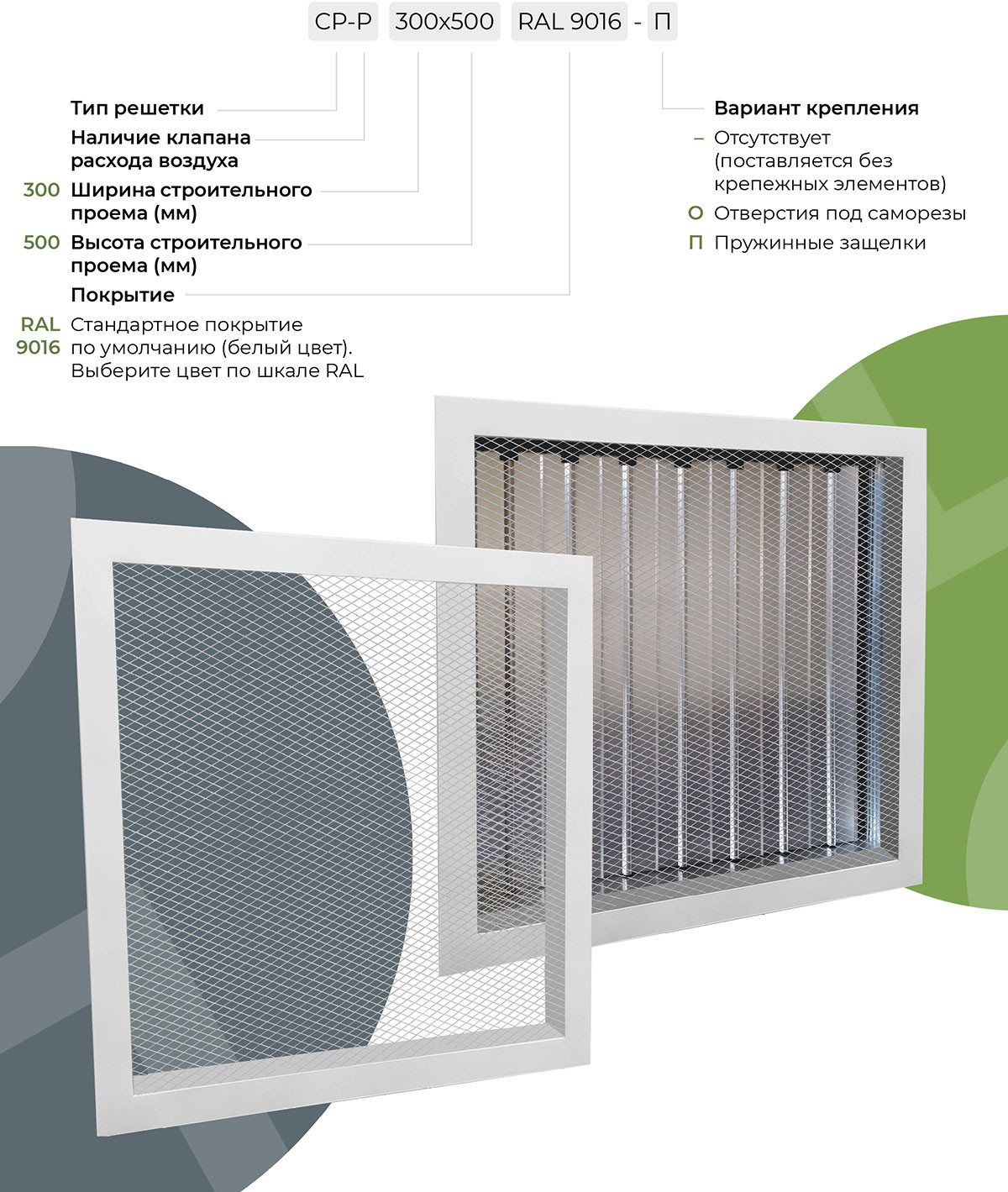

Варианты исполнения и комплектации

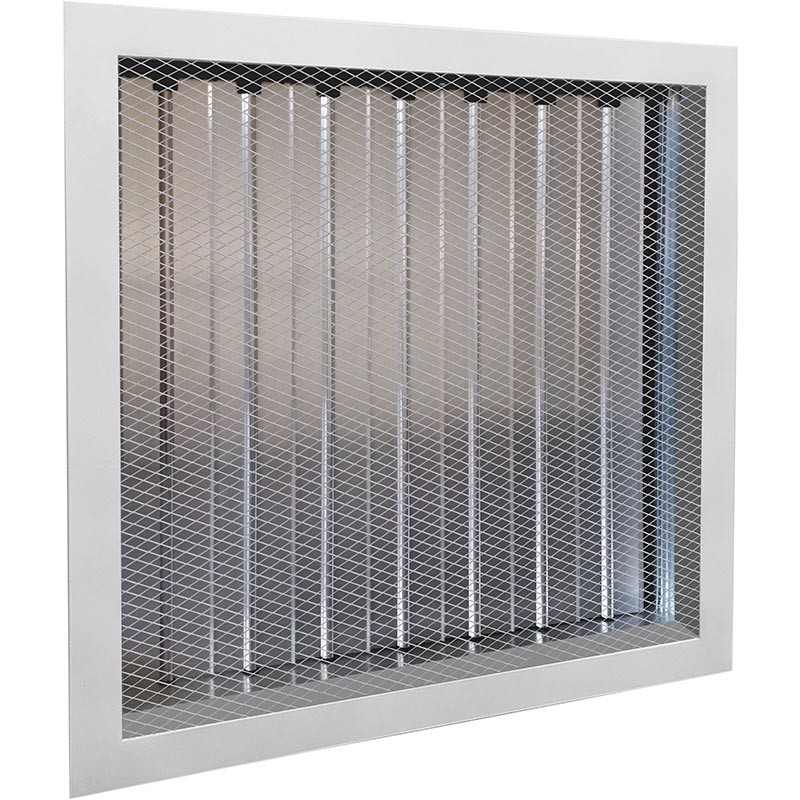

Решетка СР может комплектоваться клапаном расхода воздуха (КРВ), представляющим собой рамку с регулируемыми лопатками. Положение лопаток изменяется при помощи ручки, что позволяет регулировать площадь свободного сечения и объем подаваемого воздуха.

Особенности конструкции КРВ:

• Пластиковые шестеренки и втулки в механизме регулировки
• Поставляется без покрытия (возможна окраска по запросу)
• Не совместим с пружинными защелками для монтажа

Способы монтажа

Решетки СР предлагают два варианта установки в зависимости от комплектации и условий эксплуатации:

1. Крепление саморезами - универсальный способ, подходящий для всех типов решеток, включая модели с КРВ. Обеспечивает надежную фиксацию в строительных проемах и воздуховодах.

2. Монтаж с помощью пружинных защелок - применяется только для базовых моделей без клапана расхода воздуха. Позволяет осуществлять быстрый демонтаж для обслуживания.

Область применения и особенности

Сетчатые решетки СР используются в системах вентиляции и кондиционирования различных типов помещений - от жилых и офисных до промышленных объектов. Алюминиевая конструкция профиля обеспечивает легкость и долговечность изделия, а стальная сетка - необходимую жесткость и устойчивость к механическим воздействиям.

По специальному запросу возможно изготовление решеток с покрытием любого цвета по шкале RAL, что позволяет гармонично вписать изделие в интерьер помещения. Крупногабаритные модели (до 2950×2950 мм) оснащаются дополнительными усилителями для сохранения геометрии конструкции.
