Сетчатая решетка с клапаном расхода воздуха СР-Р

Сетчатая решетка с клапаном расхода воздуха СР-Р

Сетчатая решетка с клапаном расхода воздуха СР-Р – это функциональное решение для систем вентиляции и кондиционирования, обеспечивающее эффективное распределение воздушных потоков и их регулировку. Изделие предназначено для монтажа в воздуховоды или строительные проемы в жилых, коммерческих и промышленных помещениях.

Конструктивные особенности решетки СР-Р

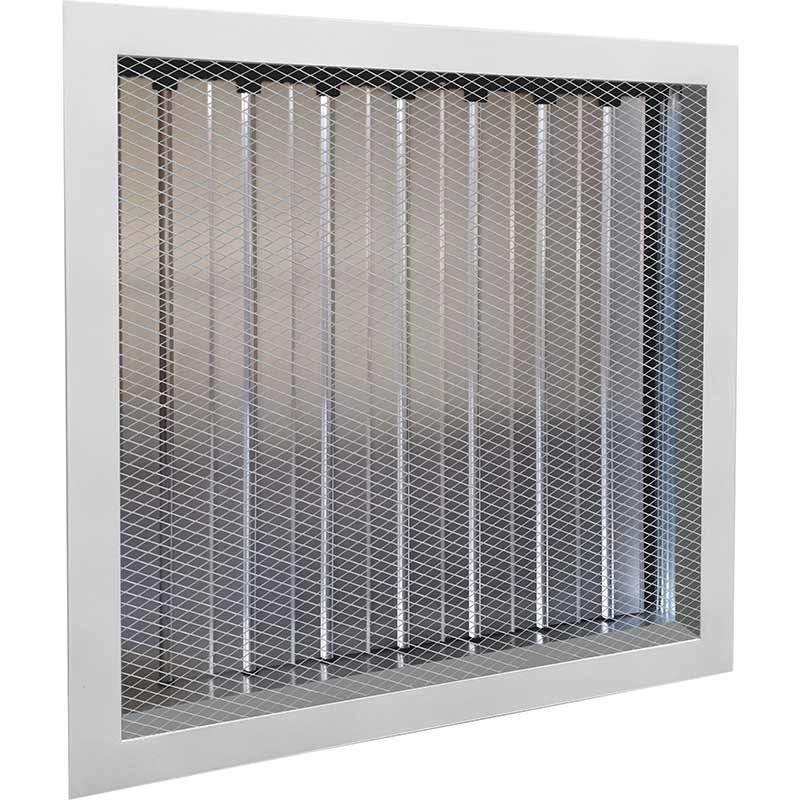

Решетка СР-Р состоит из алюминиевой рамки и сетчатой вставки из оцинкованной стали. В базовой комплектации используется просечно-вытяжная сетка с ячейками 12×6 мм, но по запросу возможна установка сетки 10×10 мм. С тыльной стороны решетки расположен клапан расхода воздуха (КРВ), который позволяет регулировать объем подаваемого воздуха за счет изменения положения лопаток.

Основные технические характеристики:

• Материал рамки: алюминиевый профиль АДЗ1 (ГОСТ 22233-2018)
• Материал сетки: оцинкованная сталь
• Стандартные размеры ячеек: 12×6 мм или 10×10 мм

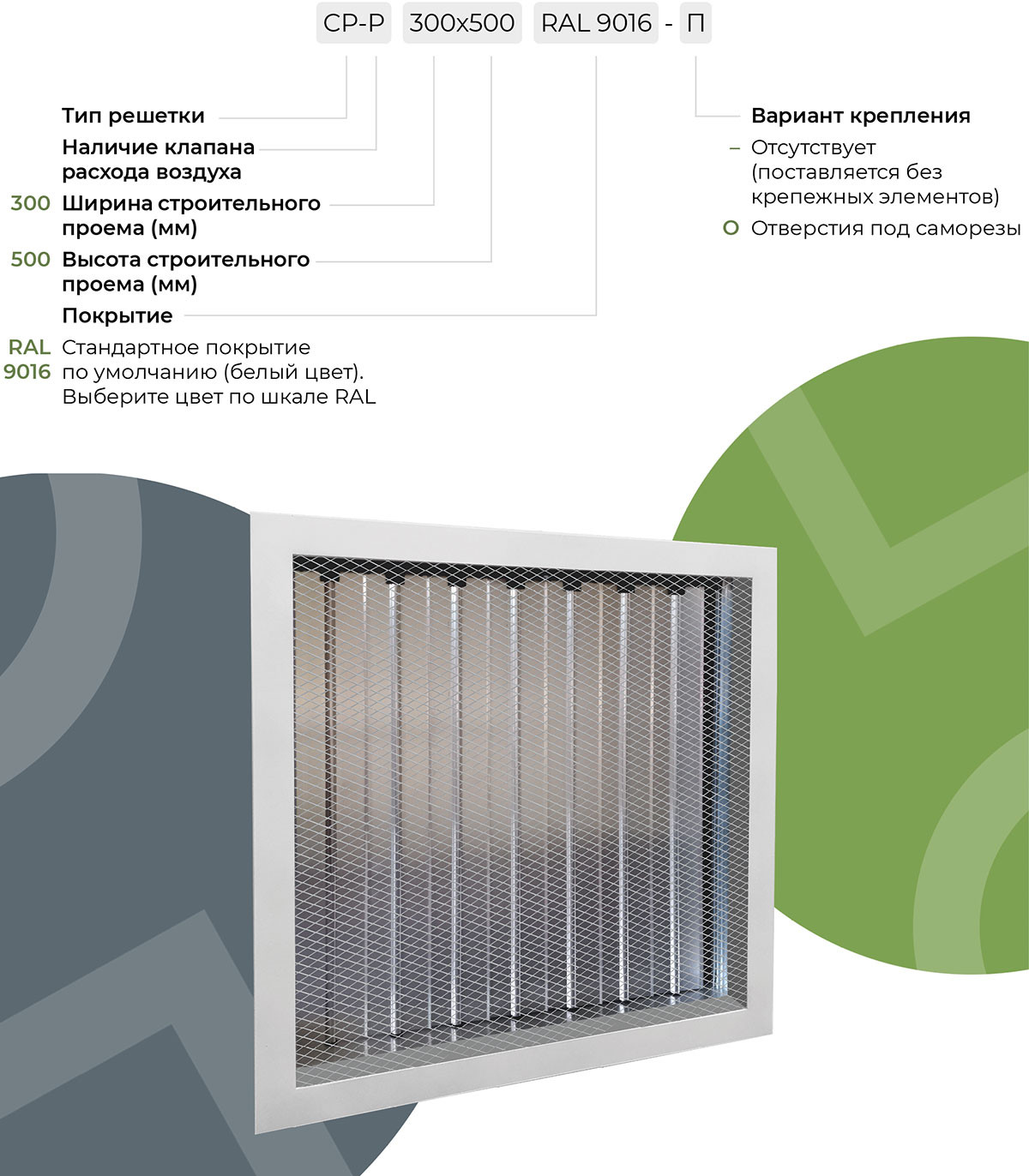

• Цветовое решение: RAL 9016 (белый), возможны другие цвета по шкале RAL

Типоразмеры и монтаж

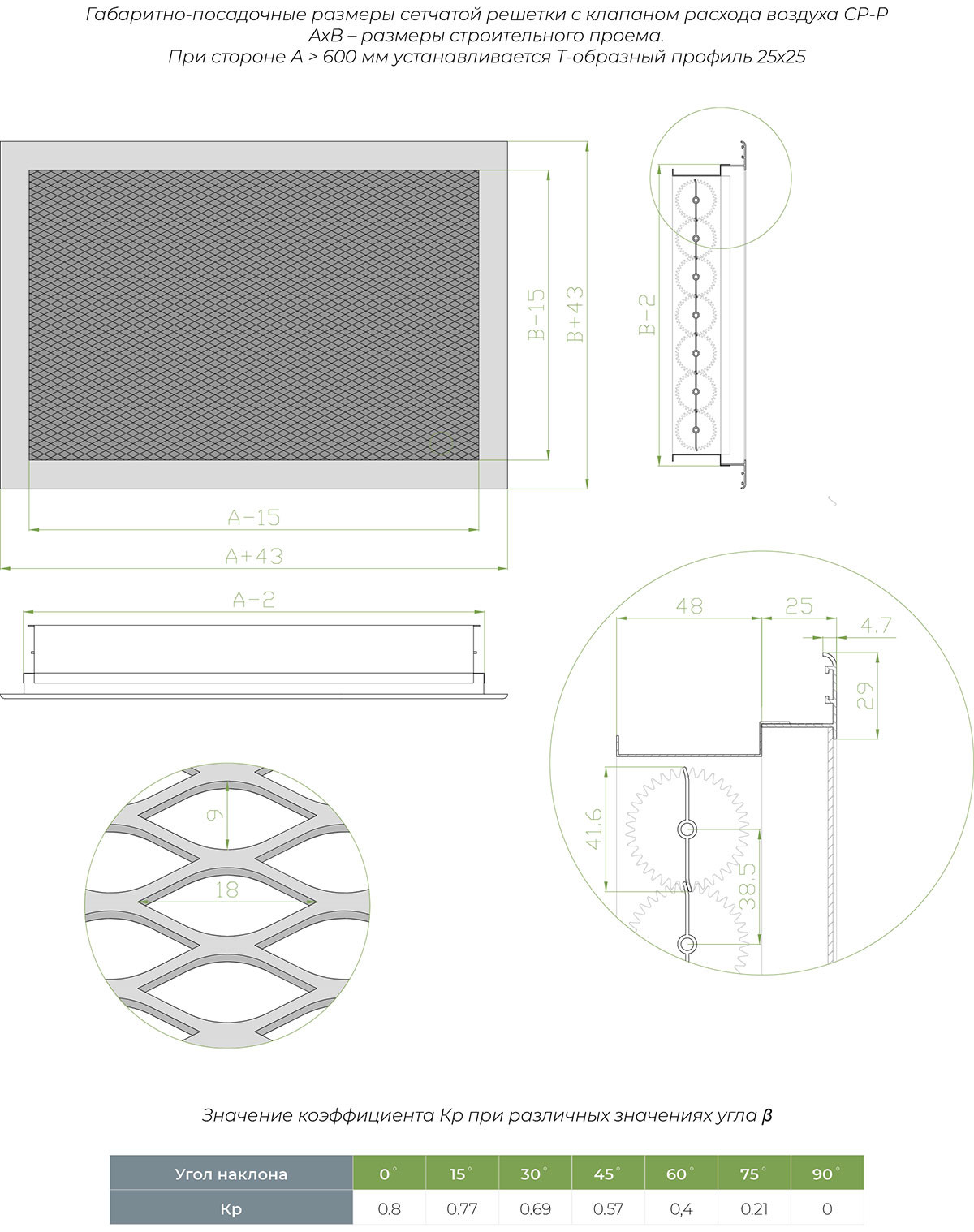

Производитель предлагает как стандартные типоразмеры решеток СР-Р, так и возможность изготовления изделий под индивидуальные параметры с шагом 1 мм. Минимальный рекомендуемый размер составляет 100×100 мм, максимальный – 2950×2950 мм. Для обеспечения жесткости конструкции при размерах свыше 600 мм устанавливается Т-образный профиль.

Монтаж решетки осуществляется с помощью саморезов через лицевую часть рамки, что обеспечивает надежное крепление и простоту установки. Клапан расхода воздуха поставляется без покрытия, что позволяет при необходимости нанести на него защитный слой или окрасить в нужный цвет.

Области применения сетчатой решетки СР-Р:

• Приточно-вытяжная вентиляция
• Системы кондиционирования воздуха
• Воздуховоды промышленных помещений
• Коммерческие и офисные здания

Сетчатая решетка СР-Р с клапаном расхода воздуха – это оптимальное сочетание функциональности, долговечности и простоты монтажа, делающее ее востребованной в различных системах воздухораспределения.

При производстве клапана расхода воздуха используются качественные комплектующие от проверенных поставщиков, включая пластиковые шестеренки и втулки. Это обеспечивает плавность регулировки и длительный срок службы механизма. Возможность индивидуального подбора размеров и цветового решения делает решетку СР-Р универсальным решением для объектов любого назначения.
