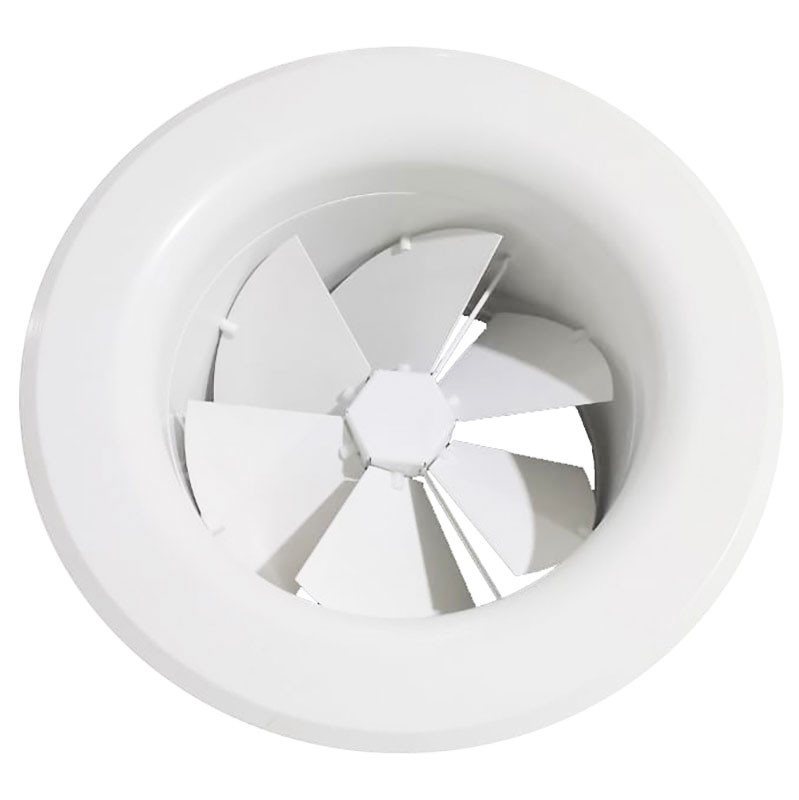

Вихревой регулируемый диффузор VD

Вихревой регулируемый диффузор VD

Вихревой диффузор VD с регулируемыми лопатками обеспечивает эффективное распределение воздушных потоков в системах вентиляции и кондиционирования помещений высотой от 4 метров.

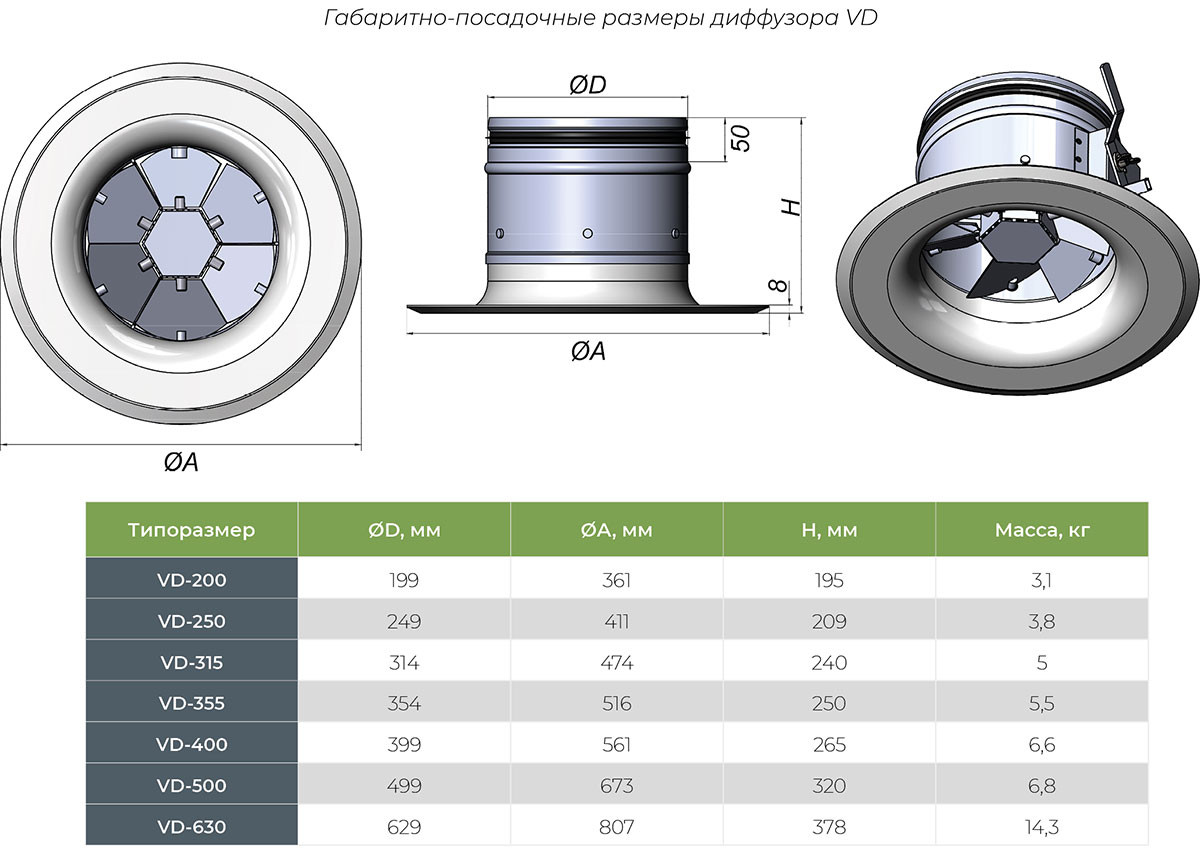

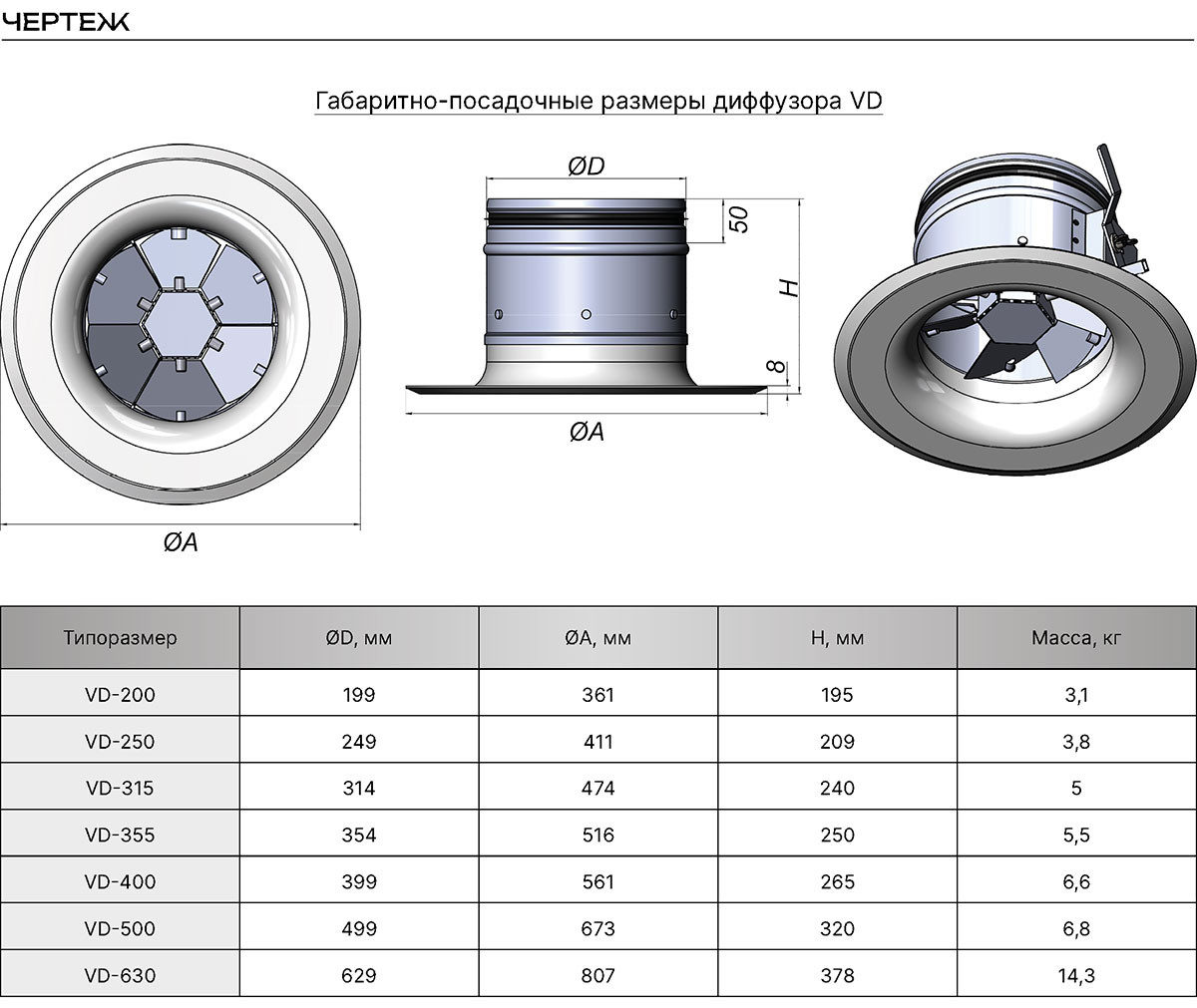

Конструкция и технические характеристики

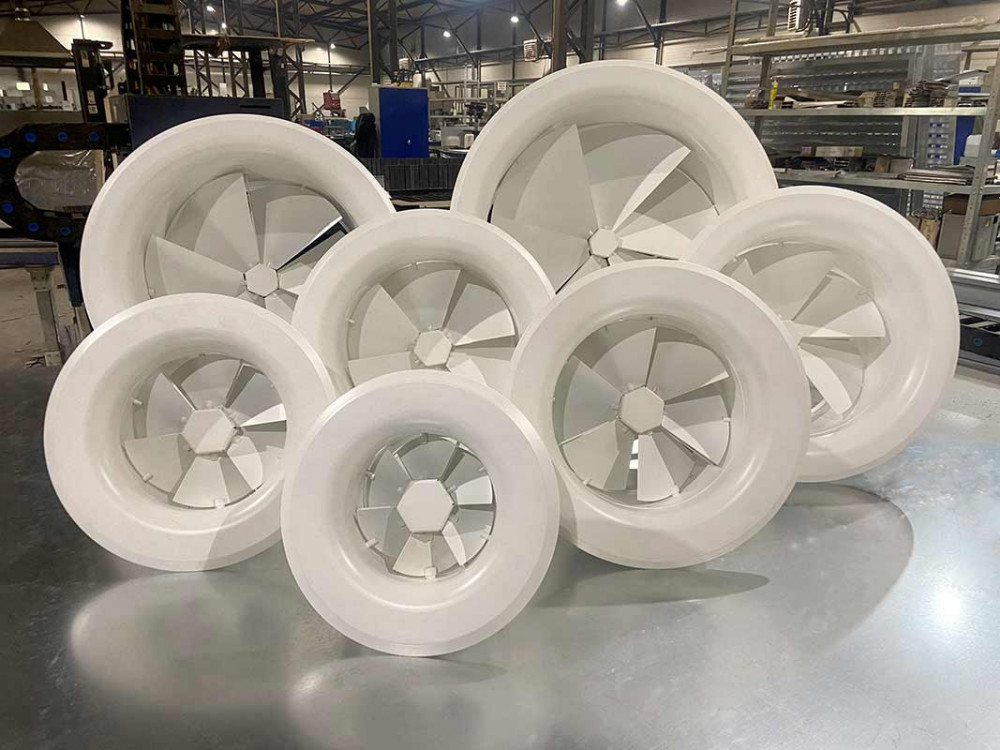

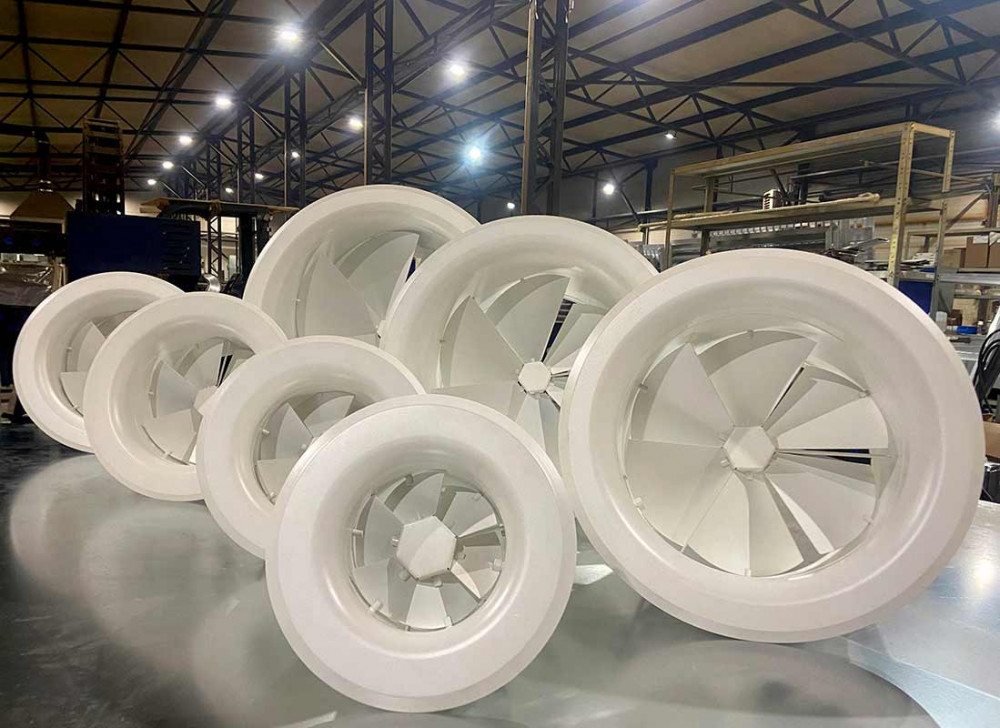

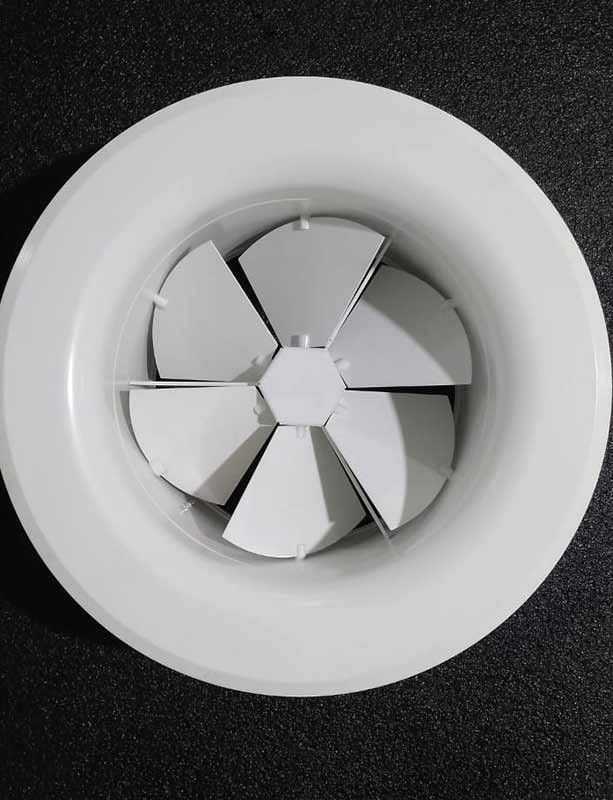

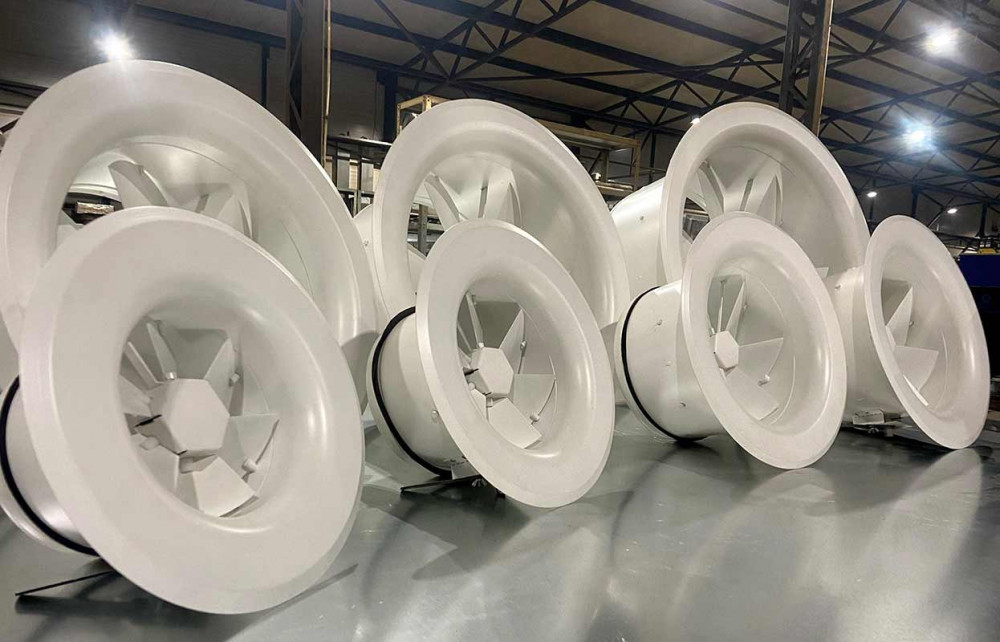

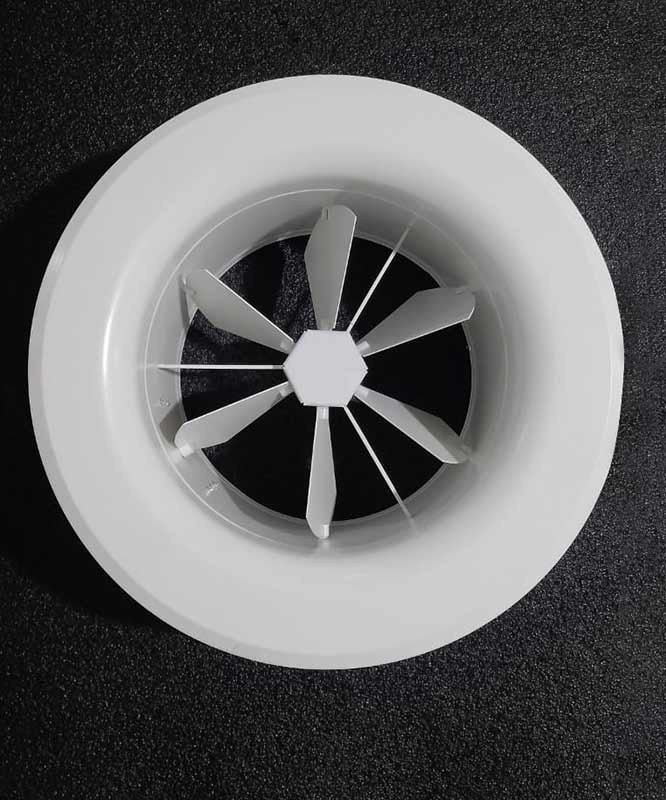

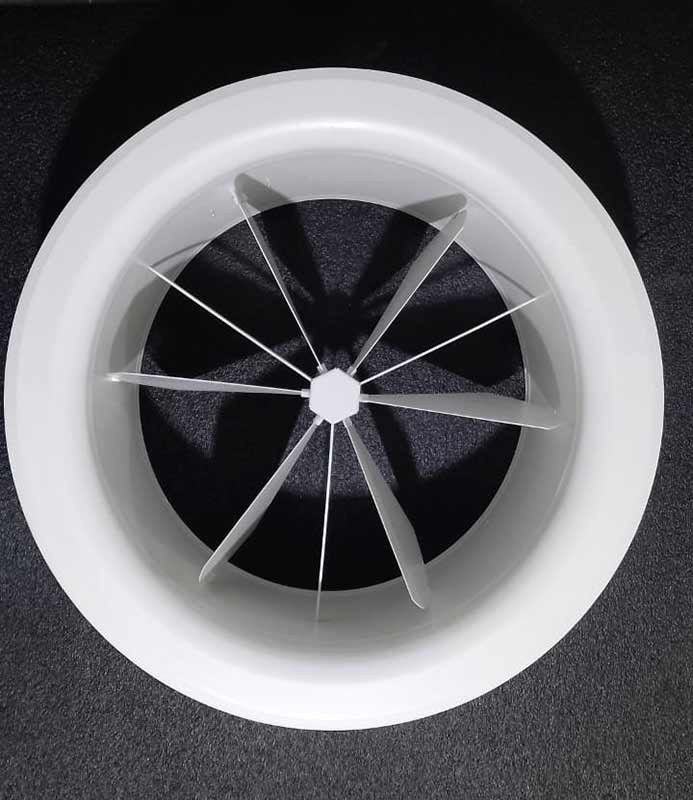

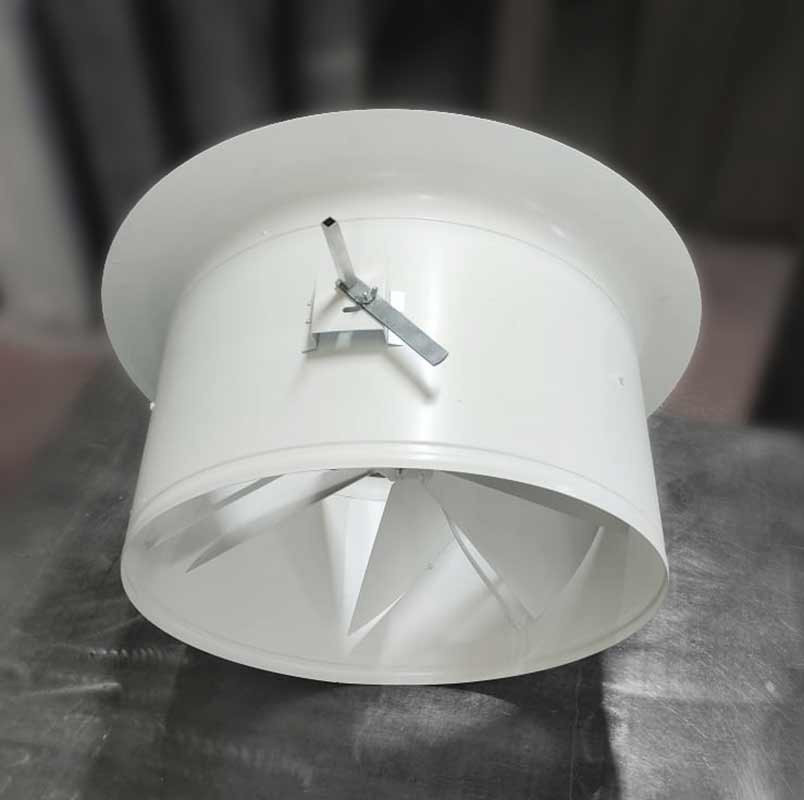

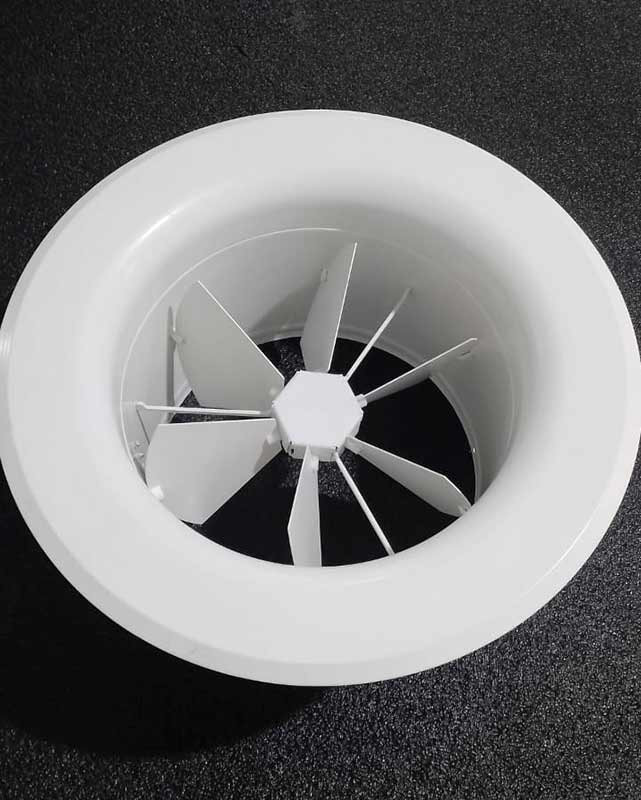

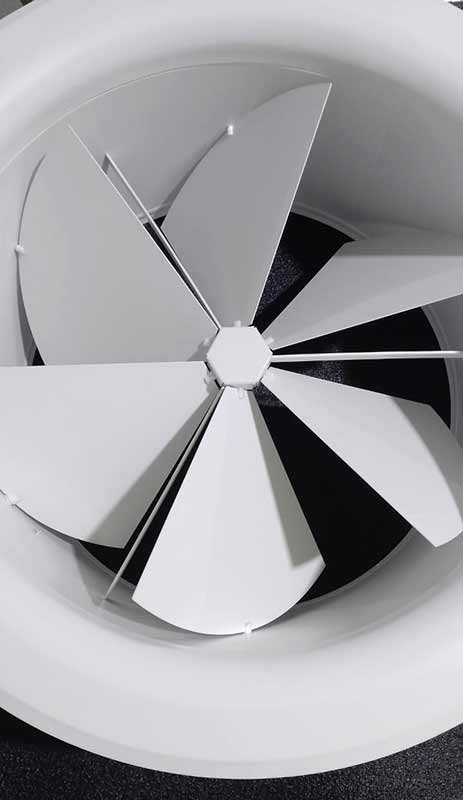

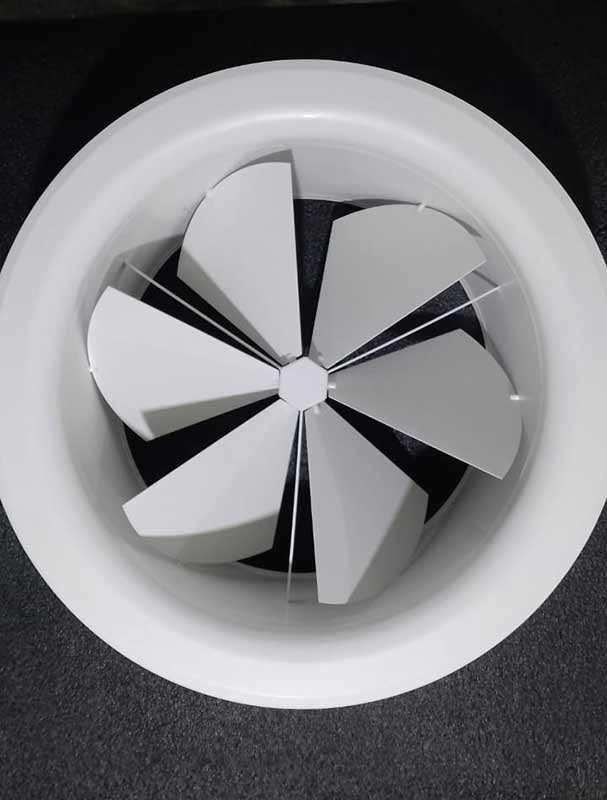

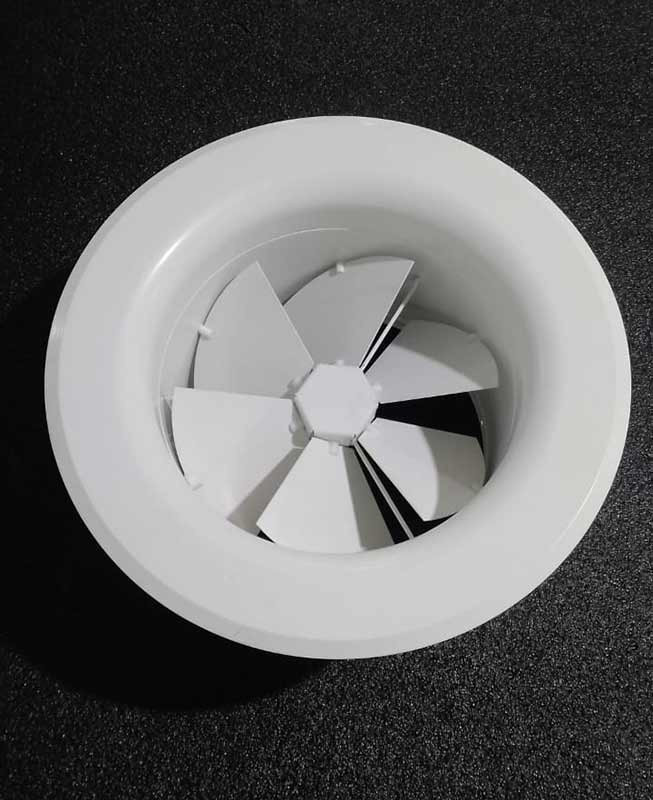

Диффузор VD состоит из стального корпуса с подводящим патрубком и блока регулируемых лопаток. Угол наклона лопаток изменяется от 0° до 50° с помощью рычажного механизма, обеспечивая синхронный поворот всех элементов. Диффузор изготавливается из стали с порошковым покрытием стандартного белого матового цвета (RAL 9016М).

• Диапазон регулировки угла лопаток: 0°-50°
• Возможность ручного управления и автоматической регулировки с электроприводом
• Герметичное соединение с воздуховодом через резиновый уплотнитель

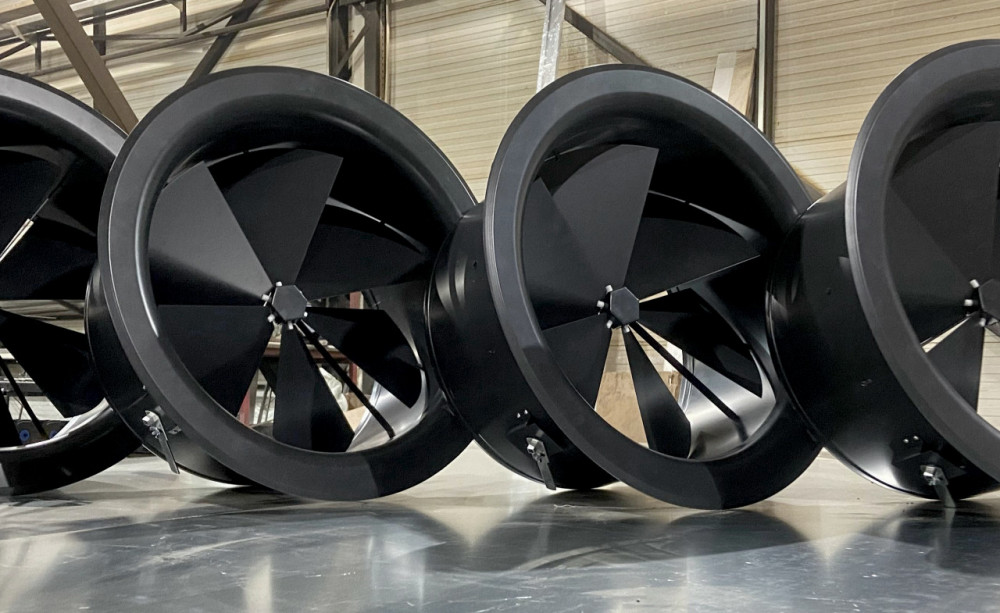

• Варианты окраски: любой цвет по каталогу RAL

Принцип работы и особенности монтажа

Диффузор VD создает закрученные воздушные струи при угле наклона лопаток более 30°, что позволяет эффективно смешивать приточный воздух с воздухом помещения. Монтаж осуществляется на круглые воздуховоды с помощью самонарезающих винтов, возможна как открытая установка, так и встраивание в подвесные потолки.

Особенности воздухораспределения:

• Формирование горизонтальных веерных струй при охлаждении
• Создание вертикальных конических струй при нагреве
• Возможность перехода между режимами без изменения параметров системы
• Эффективное настилание воздушного потока на потолок

Область применения и эксплуатационные возможности

Вихревые диффузоры VD рекомендованы для использования в административных зданиях, общественных помещениях и производственных цехах с высокой разностью температур между приточным воздухом и воздухом обслуживаемой зоны. Устройство может работать как на приток, так и на вытяжку воздуха.

Регулируемая конструкция лопаток позволяет оптимизировать воздухообмен в помещении, сокращая энергопотребление системы вентиляции. Закрученные струи обеспечивают интенсивное перемешивание воздушных масс, что особенно важно при работе с воздухом, имеющим значительные температурные отклонения от температуры в помещении.

Простота управления и надежность конструкции делают вихревой диффузор VD универсальным решением для различных систем воздухораспределения. Возможность изменения формы струи без изменения рабочих параметров системы позволяет адаптировать воздухораспределение под конкретные условия эксплуатации.
