Вихревой потолочный диффузор 1ДПЗ

Вихревой потолочный диффузор 1ДПЗ – эффективное воздухораспределение

Диффузор 1ДПЗ обеспечивает интенсивный воздухообмен в помещениях с повышенными требованиями к вентиляции, создавая оптимальный микроклимат за счет вихревого распределения воздушных потоков.

Конструкция и особенности диффузора 1ДПЗ

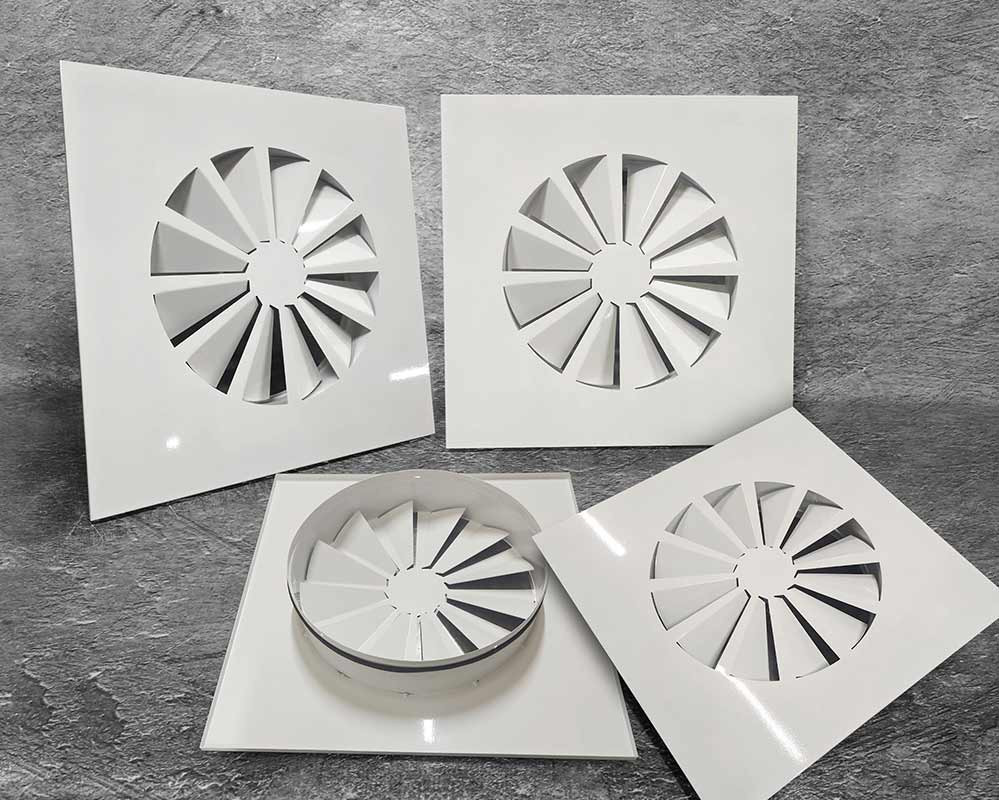

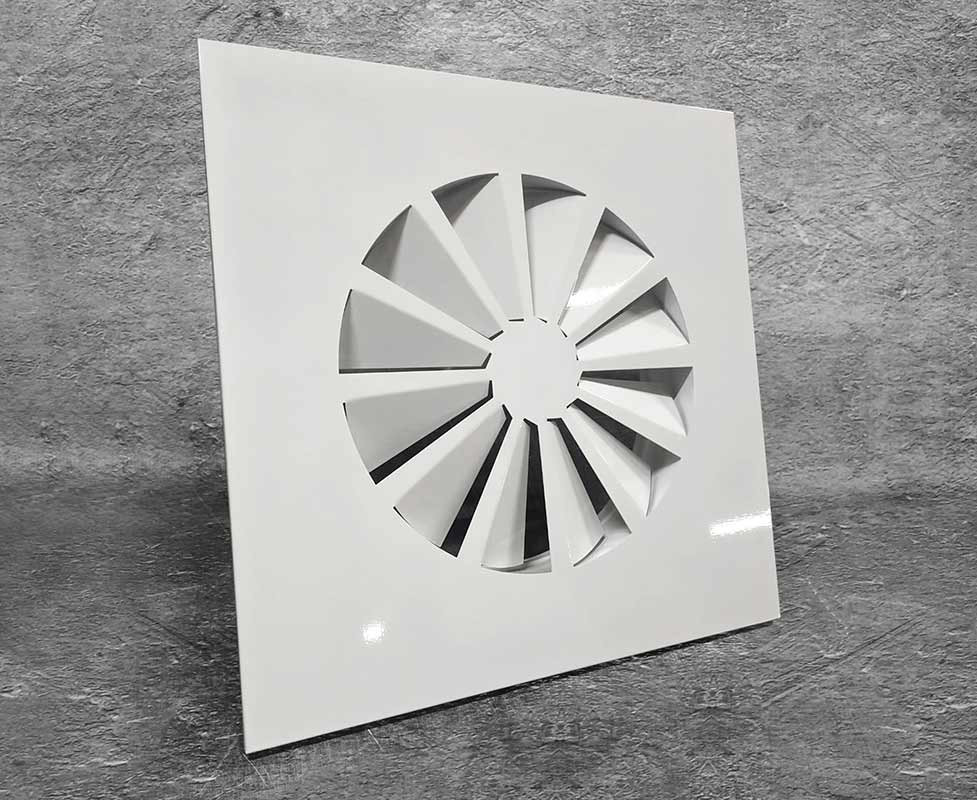

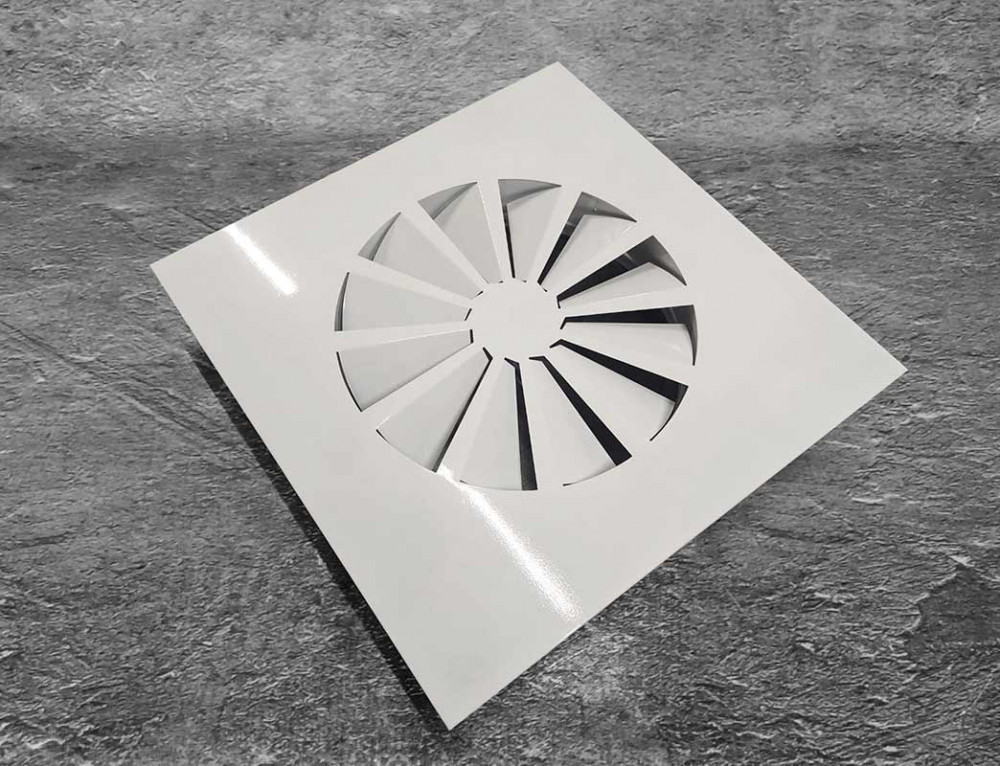

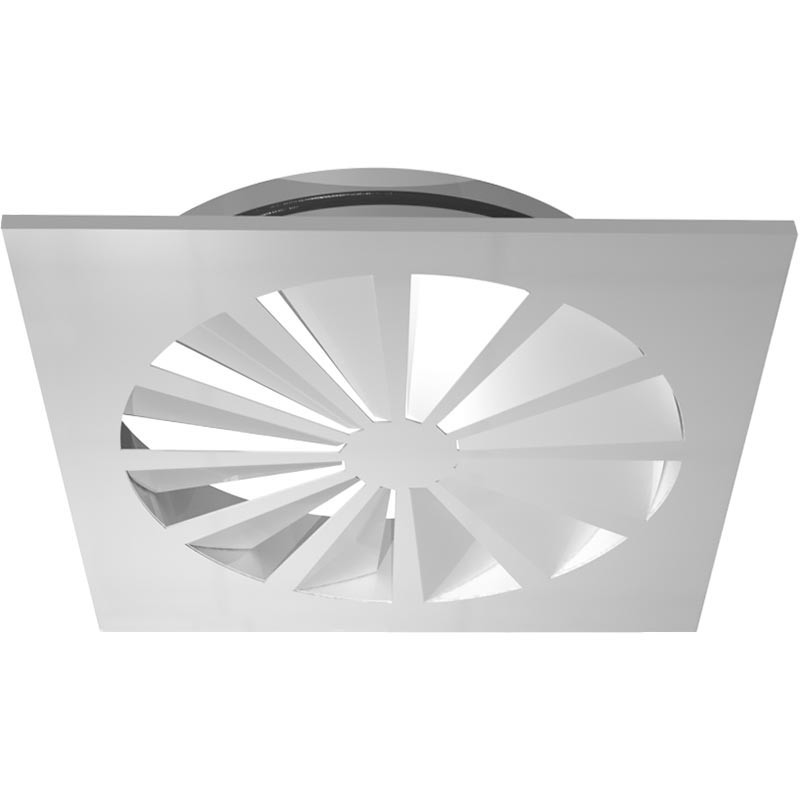

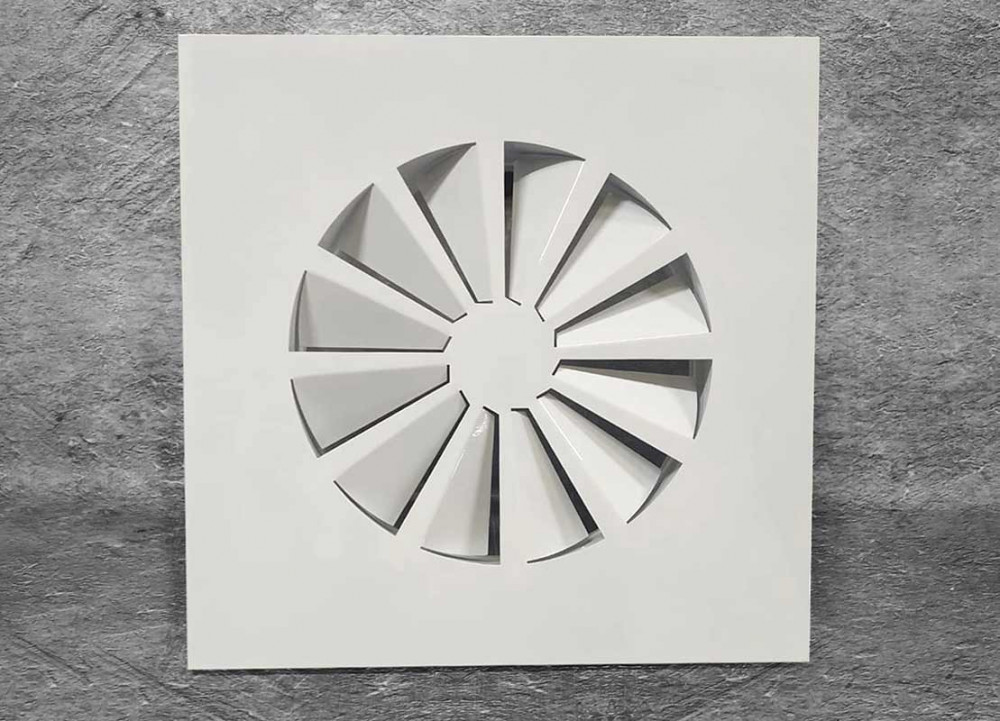

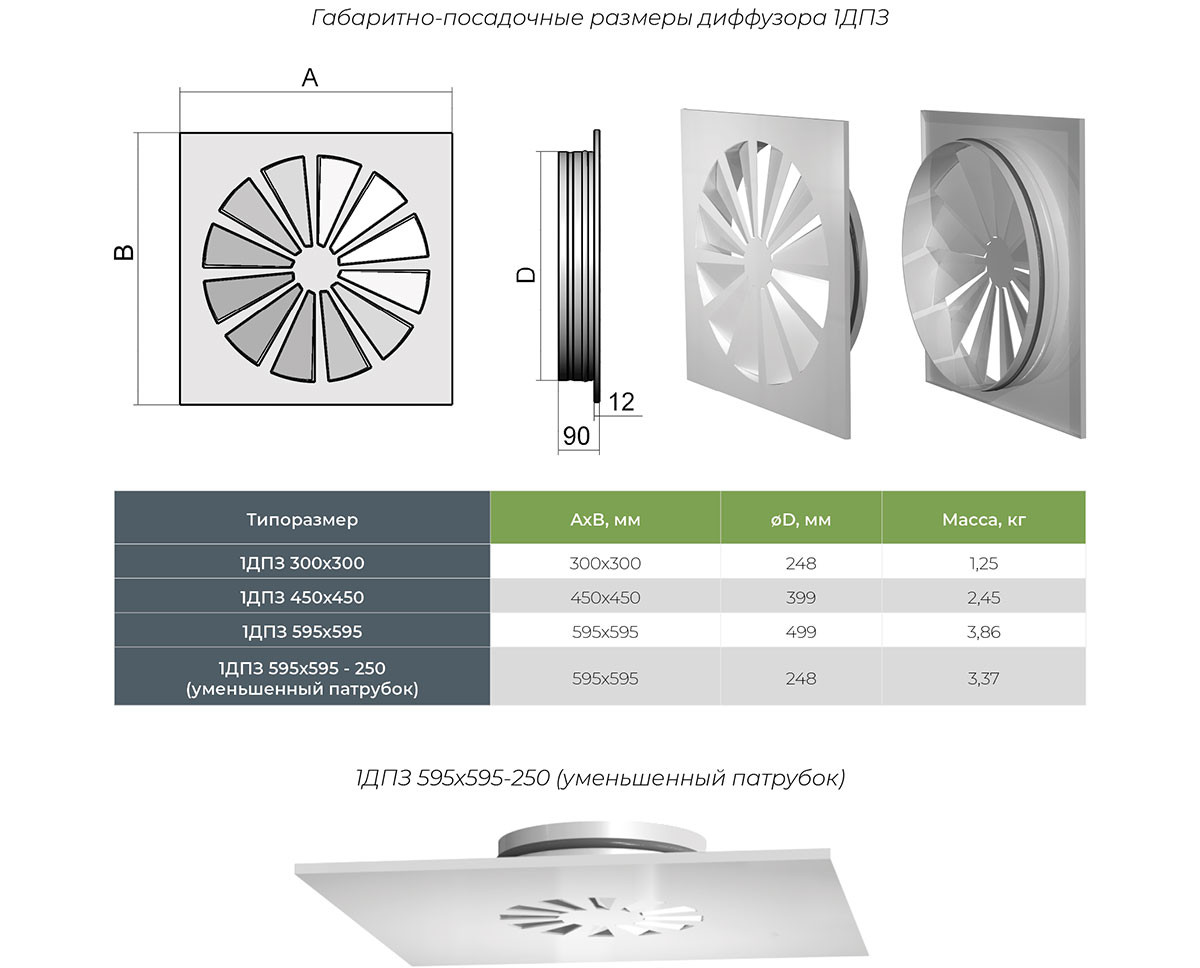

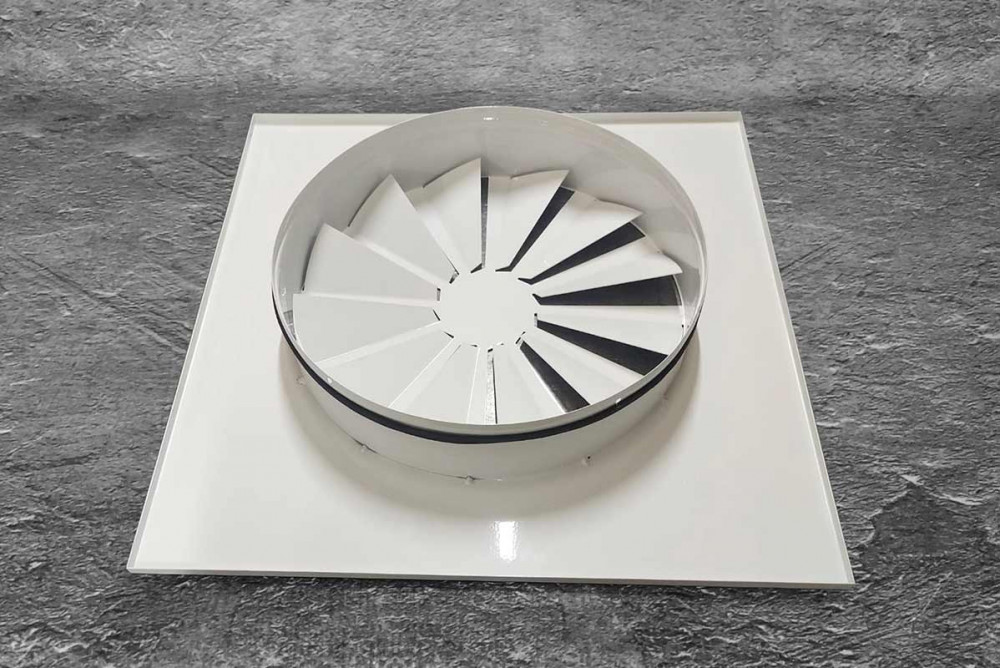

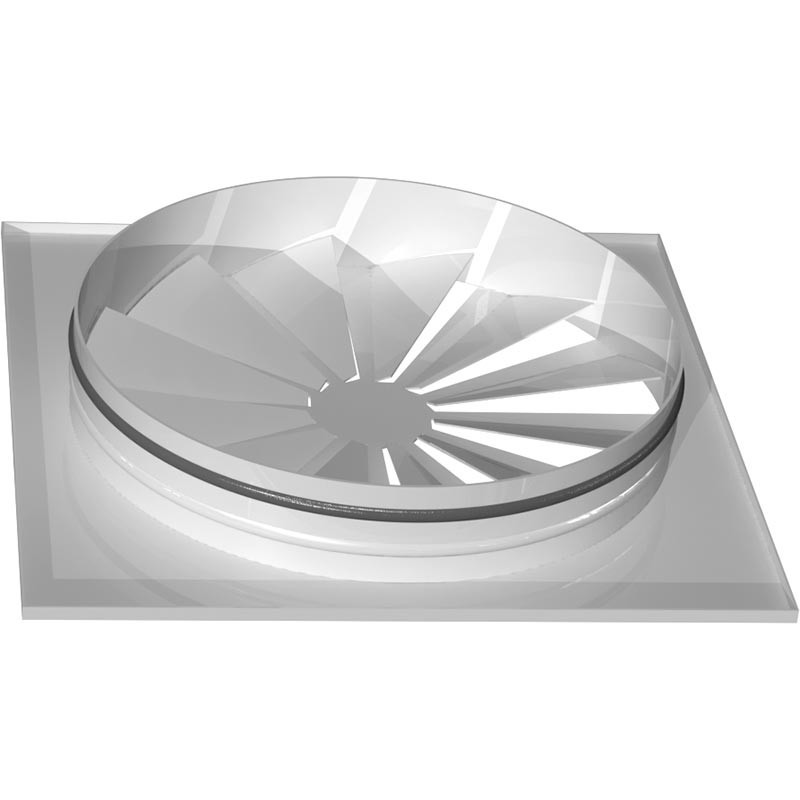

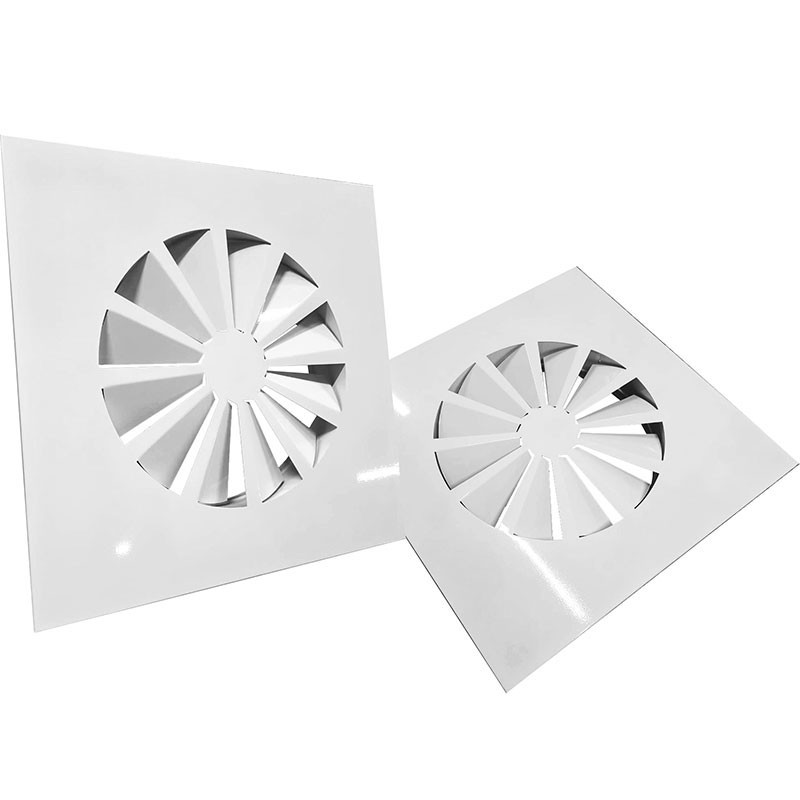

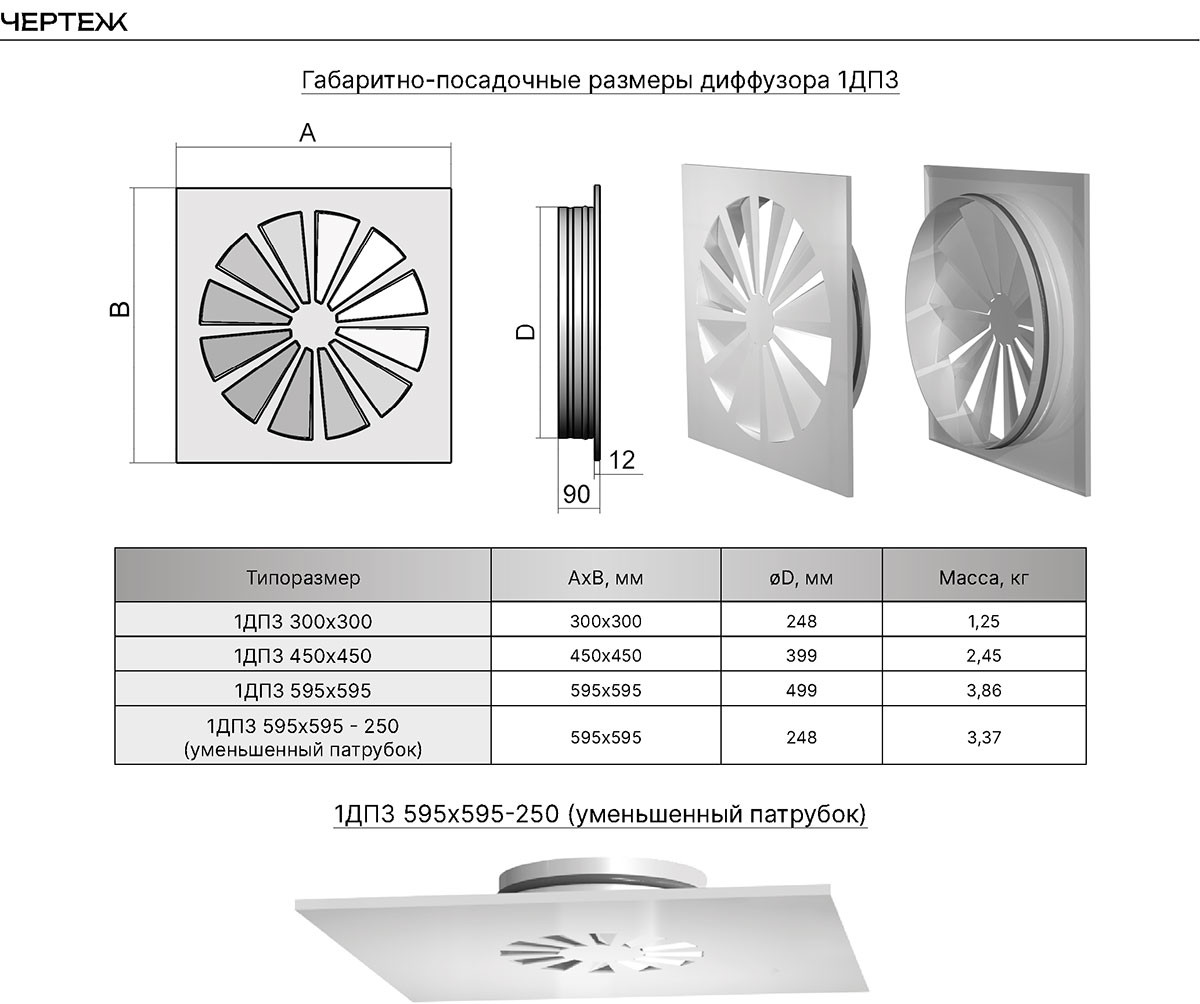

Вихревой потолочный диффузор 1ДПЗ представляет собой квадратную панель с закручивающими лопатками заданного угла и круглым присоединительным патрубком. Конструкция разработана для помещений с повышенной кратностью воздухообмена и значительной разницей температур приточного воздуха (Δt0≥5°C).

Основные характеристики:

• Материал изготовления: сталь с порошковым покрытием (стандартный цвет - RAL 9016M матовый)

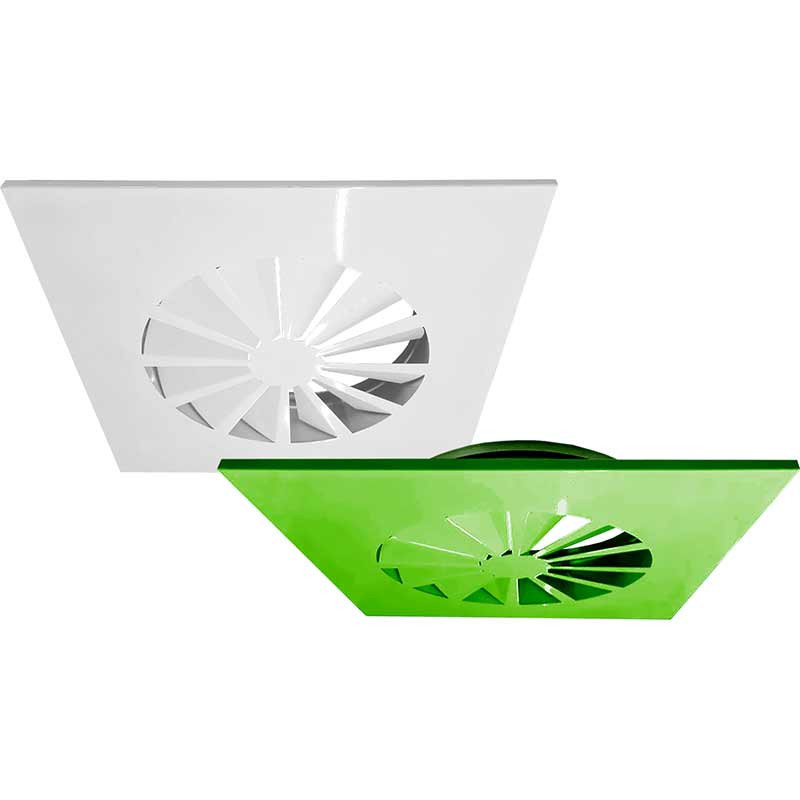

• Возможность индивидуальной окраски в любой цвет по каталогу RAL
• Два варианта подачи воздуха в зависимости от угла сгиба лопаток

Области применения и монтаж

Диффузоры 1ДПЗ предназначены для использования в производственных помещениях, концертных и торговых залах, спортивных сооружениях, вокзалах и аэропортах. Они могут применяться как для подачи, так и для удаления воздуха из помещений.

Монтаж осуществляется двумя способами:

• Установка на отводах круглых воздуховодов при открытой прокладке
• Встраивание в подвесные потолки

Соединение с воздуховодом выполняется при помощи самонарезающих винтов, герметичность обеспечивается резиновым уплотнением. Вихревой режим течения воздуха значительно повышает коэффициент эжекции по сравнению с прямоточными струями.

Режимы работы и воздухораспределение

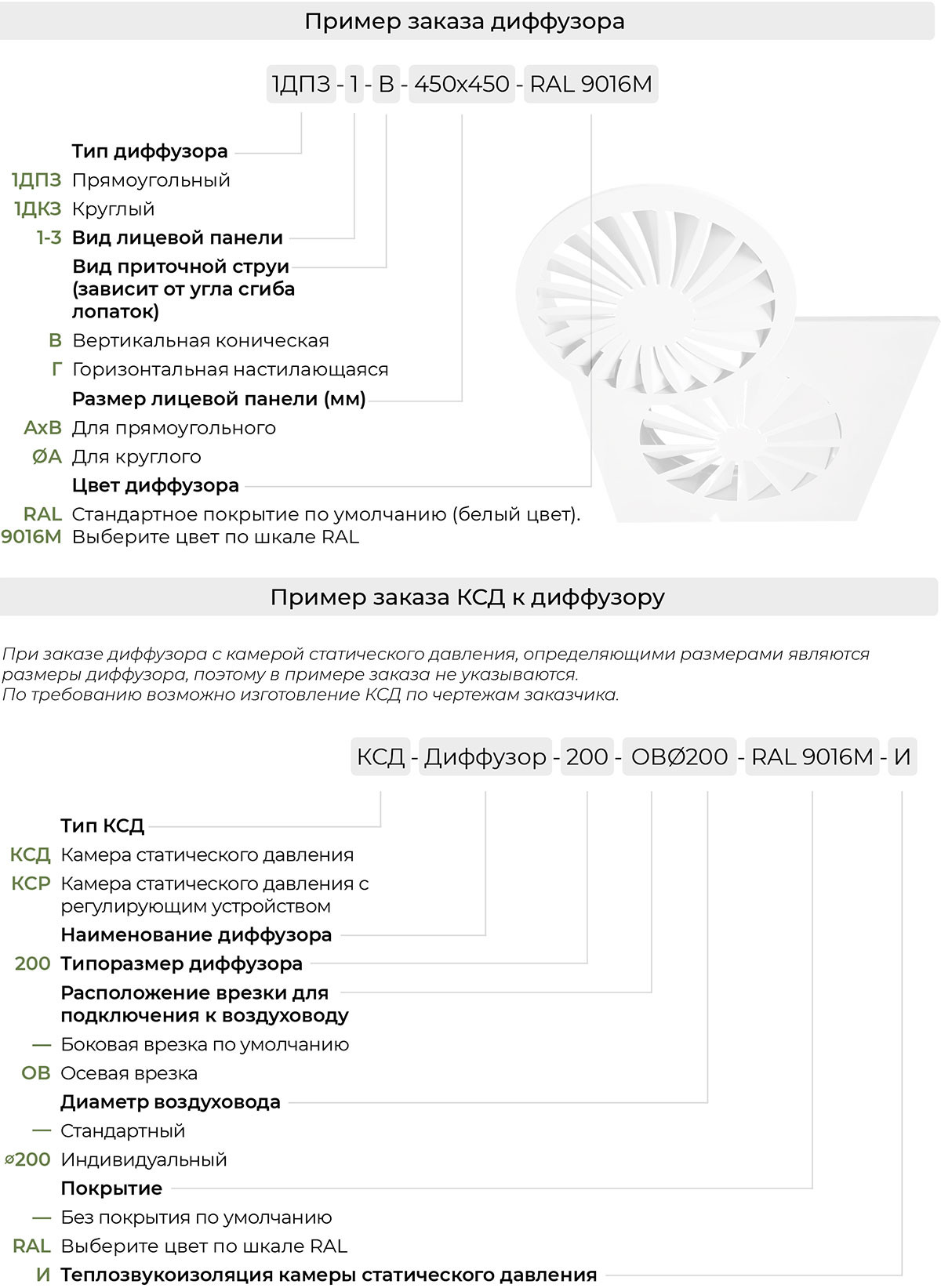

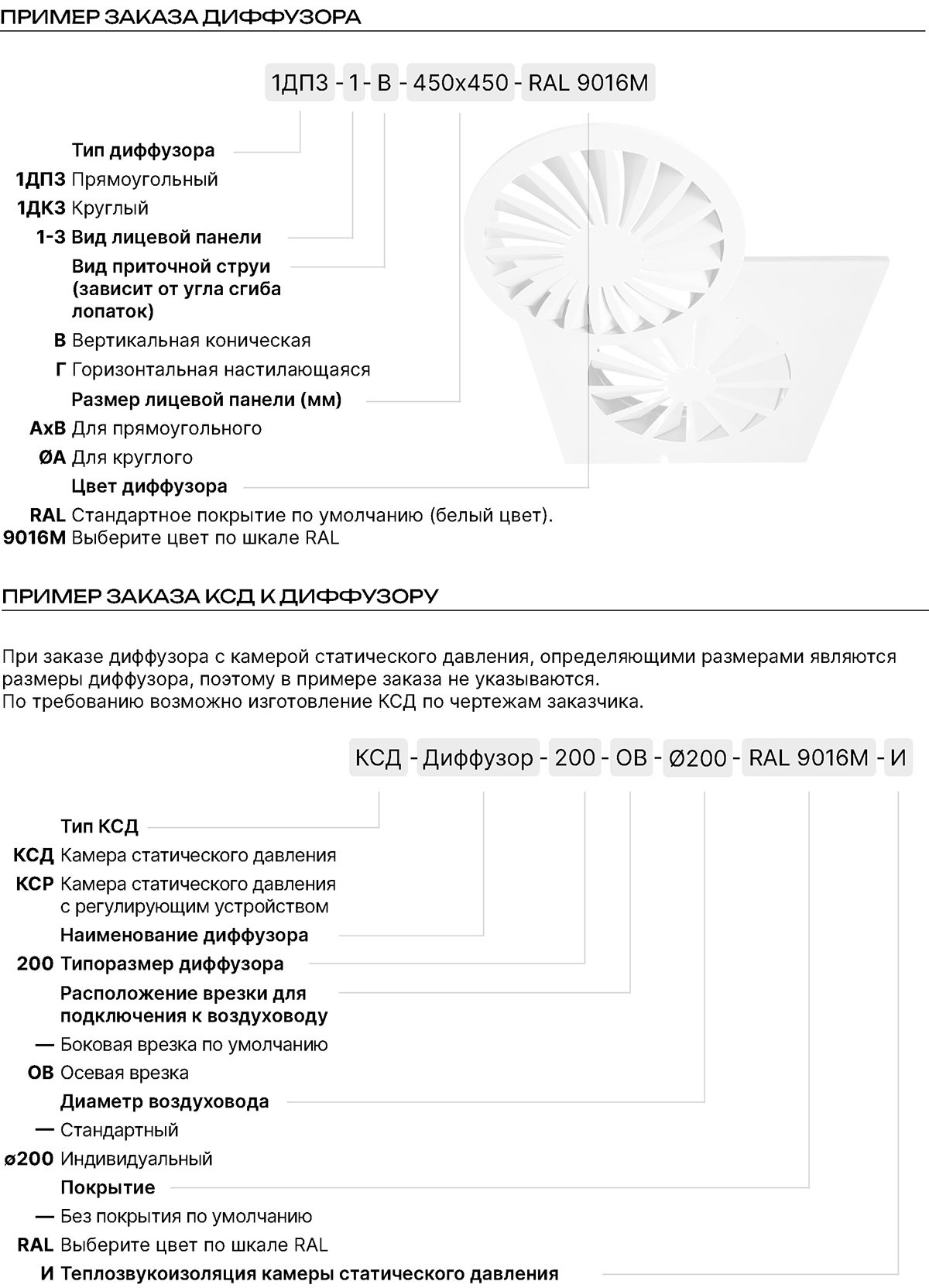

Диффузор 1ДПЗ предлагает два основных режима подачи воздуха в зависимости от конструкции лопаток:

• Вертикальная коническая закрученная струя (В) - для равномерного распределения воздуха по объему помещения
• Горизонтальная настилающаяся закрученная струя (Г) - для создания воздушных потоков вдоль потолочной поверхности

Такое решение позволяет эффективно снижать скорость воздушного потока и выравнивать температуру в помещении, создавая комфортные условия при значительных тепловых нагрузках. Вихревой принцип работы обеспечивает интенсивное перемешивание приточного воздуха с окружающей средой.
