Решетки вентиляционные Z/H(N)

Решетки Z/H(N) представляют собой элемент вентиляционных систем, предназначенный для использования в приточно-вытяжной вентиляции и системах кондиционирования воздуха. Данные изделия монтируются непосредственно в воздуховоды или в строительные проемы, обеспечивая контролируемое распределение воздушных потоков.

Конструктивные особенности

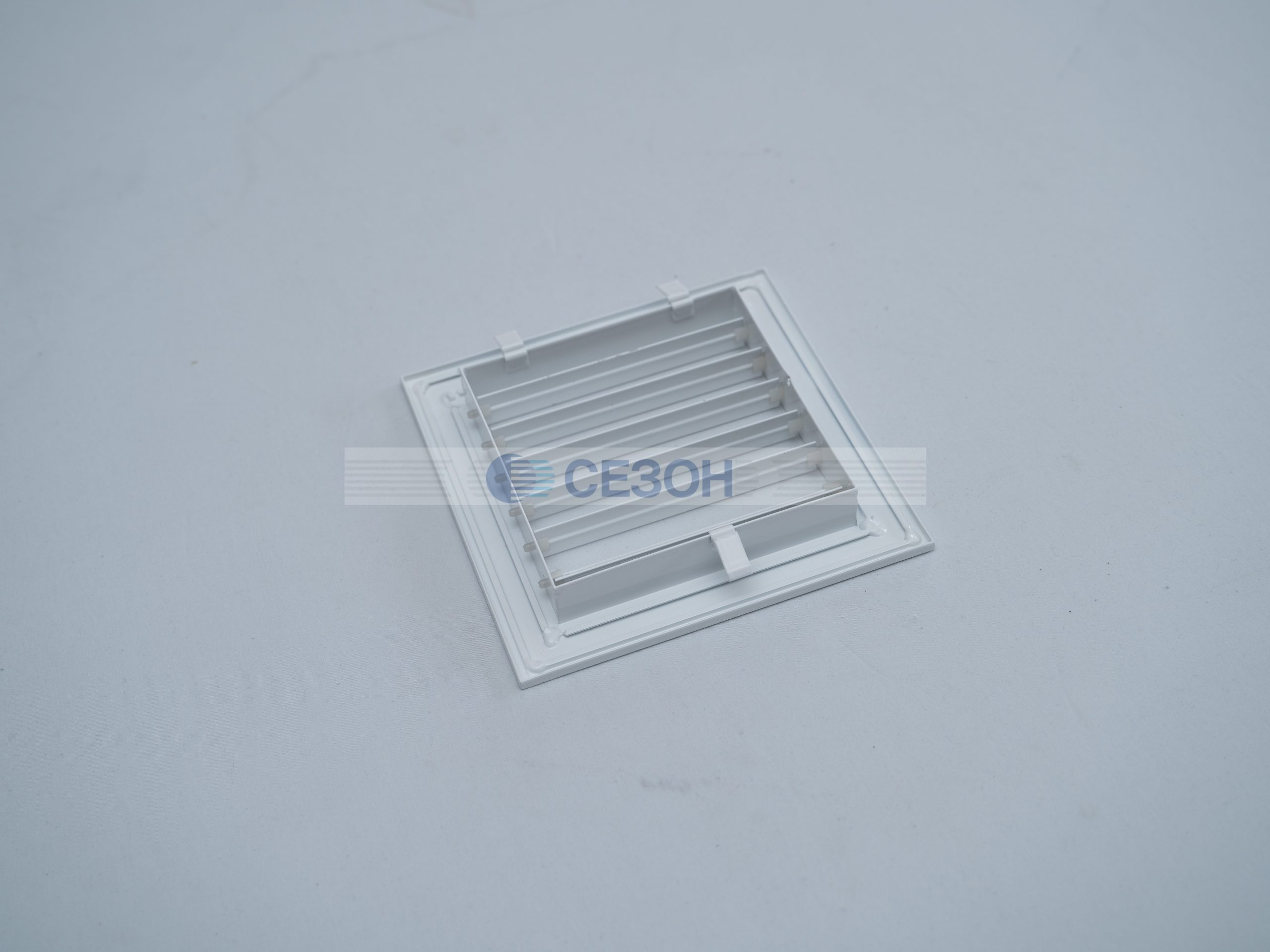

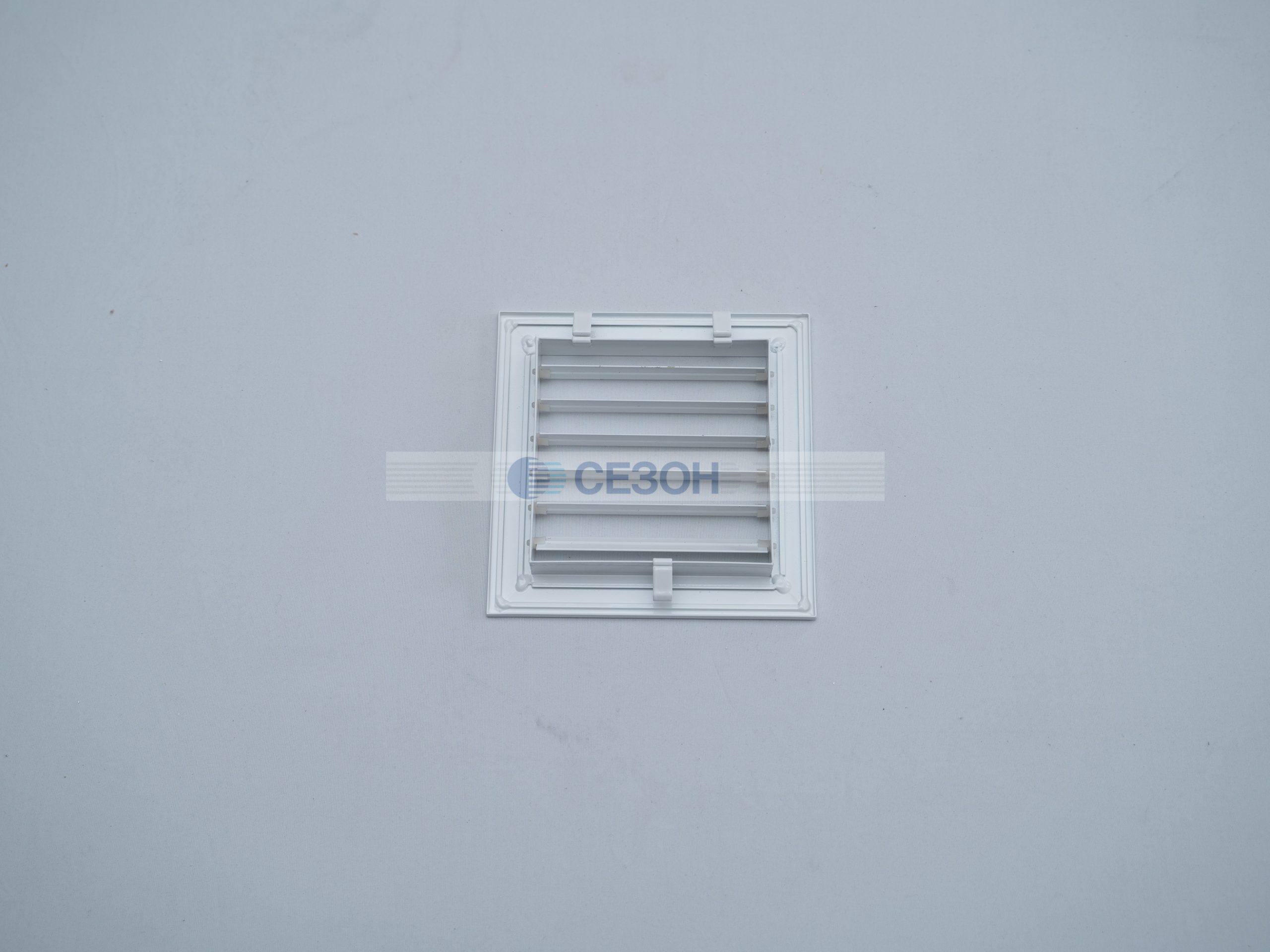

Корпус решеток изготовлен из алюминиевого профиля, образующего рамку шириной 25 мм. Внутри рамки расположены горизонтально ориентированные жалюзи перовидной формы. Углы наклона каждой жалюзи могут быть установлены индивидуально, что позволяет гибко регулировать направление воздушного потока в зависимости от требований системы.

Технические характеристики

• Материал изготовления: Алюминий
• Тип решетки: Жалюзийная, с регулируемыми ламелями
• Температура эксплуатации: от -40°C до +40°C
• Срок службы: 10 лет
• Места установки: Стена, воздуховод
• Возможность крепления в стенной проем: Да
• Возможность крепления в стенной проем с использованием КРВ-1: Да
• Поддержка нестандартных размеров: Да
• Варианты монтажа: защелки, винтовое соединение, без крепления

Коэффициент свободного сечения

Коэффициент свободного сечения решетки Z/H(N) является переменной величиной и напрямую зависит от габаритных размеров изделия. С увеличением площади решетки возрастает как коэффициент, так и площадь живого сечения (Fc.c.). Детальные данные по площади живого сечения доступны в соответствующей таблице размеров.

Цветовое исполнение может быть выбрано из стандартной палитры RAL 9016, а также доступны другие цветовые решения. Упаковка изделия осуществляется в пленку и картон для обеспечения сохранности при транспортировке и хранении.
