Щелевая вытяжная решетка АДЛ

Щелевая вытяжная решетка АДЛ – аналог решетки АВС для эффективной вентиляции

Конструкция и особенности решетки АДЛ

Щелевой диффузор АДЛ представляет собой вытяжную секцию без ламелей и без клапана расхода воздуха с высоким коэффициентом живого сечения. По сравнению с другими моделями этой серии, АДЛ отличается:

• Малым весом конструкции
• Более доступной стоимостью
• Возможностью использования как самостоятельного изделия или составной части системы

После установки видимой остается только рамка решетки, аккуратно закрывающая вентиляционный проем. Количество щелей может варьироваться от 1 до 10 в зависимости от потребностей заказчика.

Технические характеристики и изготовление

Решетки АДЛ производятся из экструдированного алюминиевого профиля АД31, соответствующего ГОСТ 22233-2001. Стандартная окраска выполняется в белый цвет RAL 9016, но по индивидуальному заказу возможна покраска в любой цвет по шкале RAL.

Производитель предлагает изготовление решеток как стандартных типоразмеров, так и индивидуальных - с шагом 1 мм. Рекомендуемый диапазон размеров: от 150×50 мм до 3000×240 мм.

Комплектация и монтаж

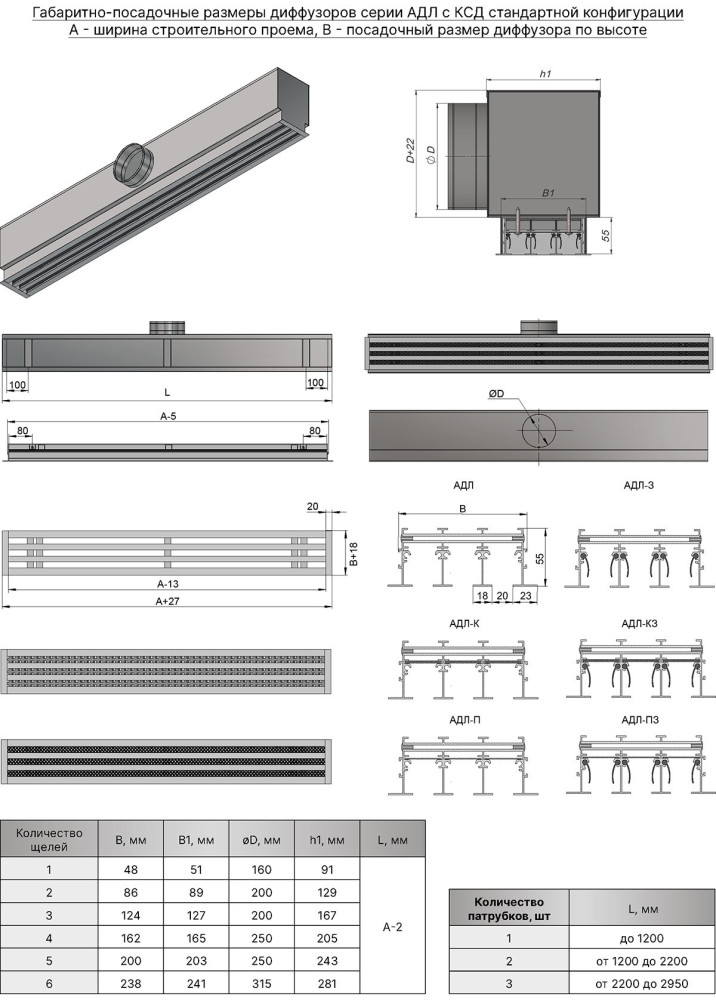

Для подключения к системе воздуховодов диффузоры комплектуются камерами статического давления:

• КСД - стандартная камера с круглой врезкой
• КСД-У - уменьшенная камера с круглой врезкой
• КСД-У-О - уменьшенная камера с овальной врезкой
• КСД-У-П - уменьшенная камера с прямоугольной врезкой

Камеры с овальной и прямоугольной врезками позволяют минимизировать монтажное пространство, сохраняя полезную площадь помещения. Размер монтажного пространства (W) зависит от диаметра подключаемого воздуховода.

Монтаж решетки выполняется после финишной отделки потолка. Крепление осуществляется винтовым соединением к закладным деталям в КСД через подвижные крепежные элементы на тыльной стороне решетки. Для монтажа непрерывных конструкций используются специальные выравнивающие пластины-коннекторы, поставляемые в комплекте.
