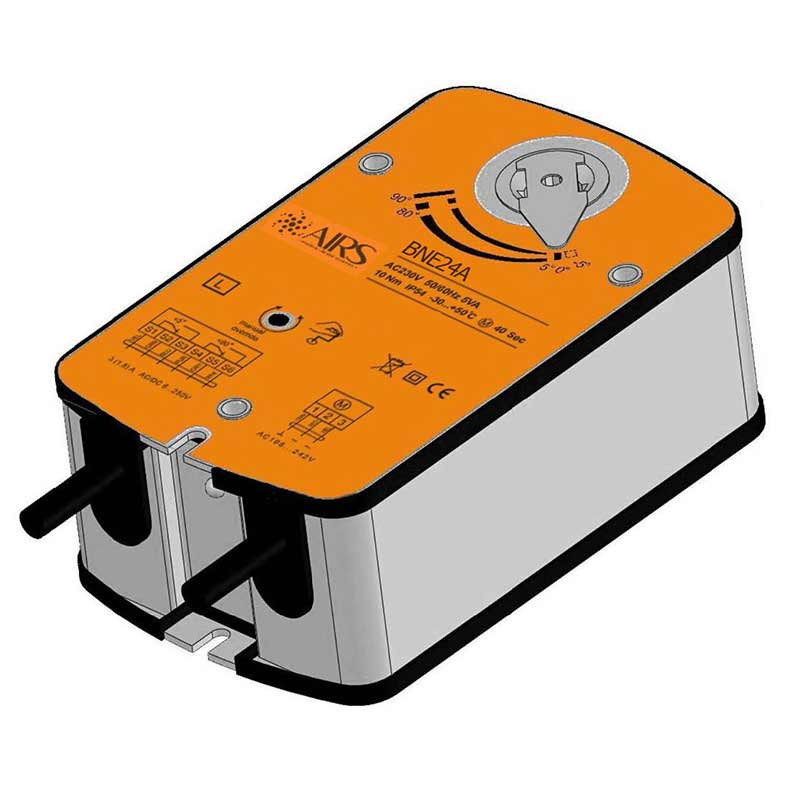

BNE24A электропривод без возвратной пружины

BNE24A электропривод без возвратной пружины для противопожарных систем

Электропривод BNE24A предназначен для управления огнезадерживающими клапанами и клапанами дымоудаления в системах противопожарной вентиляции. Устройство работает от напряжения 24 В и обеспечивает надежное позиционирование створок клапанов площадью до 2 м².

Технические характеристики и параметры

Основные рабочие параметры электропривода BNE24A:

• Напряжение питания: 24 В постоянного тока
• Номинальный крутящий момент: 10 Нм
• Максимальная площадь клапана: 2 м²
• Квадратный приводной вал: 12 мм
• Два встроенных сигнальных переключателя
• Возможность взрывозащищенного исполнения

Конструкция и принцип работы

Электропривод BNE24A отличается отсутствием возвратного механизма, сохраняя последнее положение клапана при отключении питания. Устройство поддерживает двухпозиционное управление (открыто/закрыто) и ручное управление.

Особенности конструкции:

• Два концевых переключателя (5° и 80°)
• Механический указатель положения

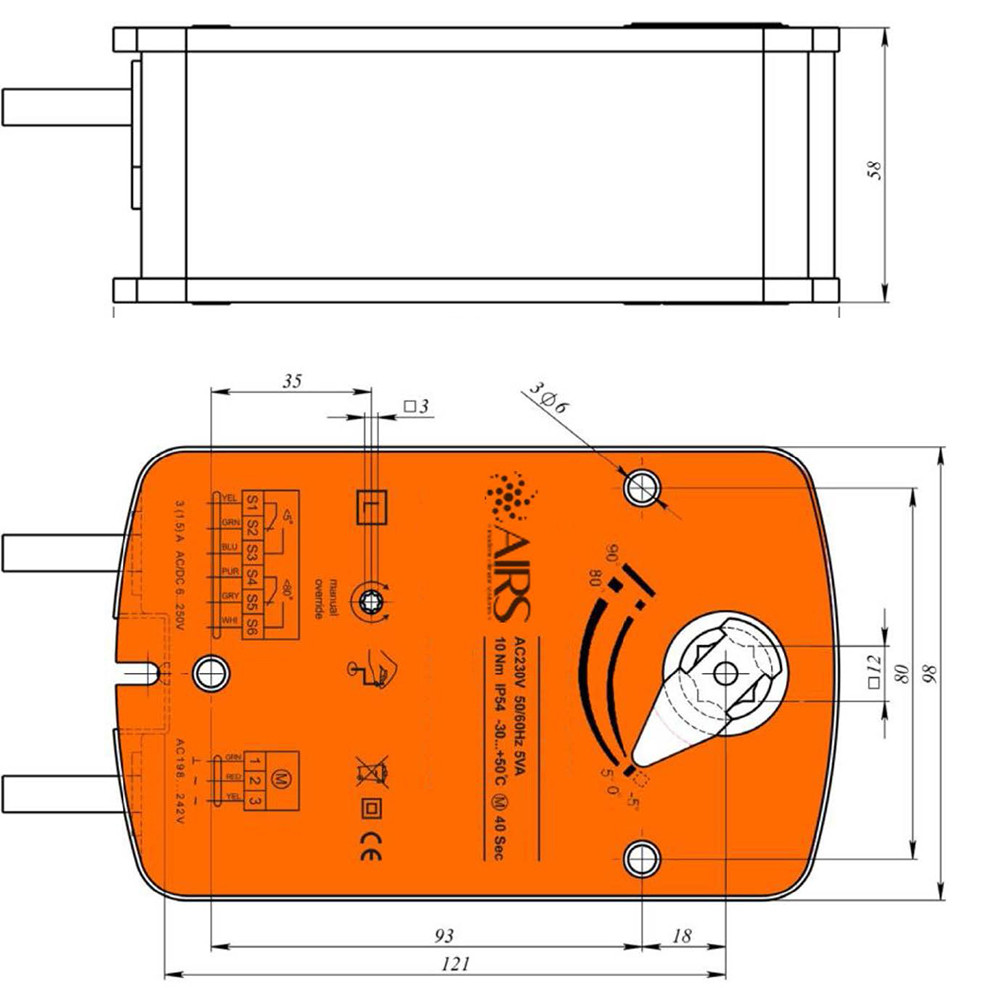

• Крепежные отверстия ø6 мм

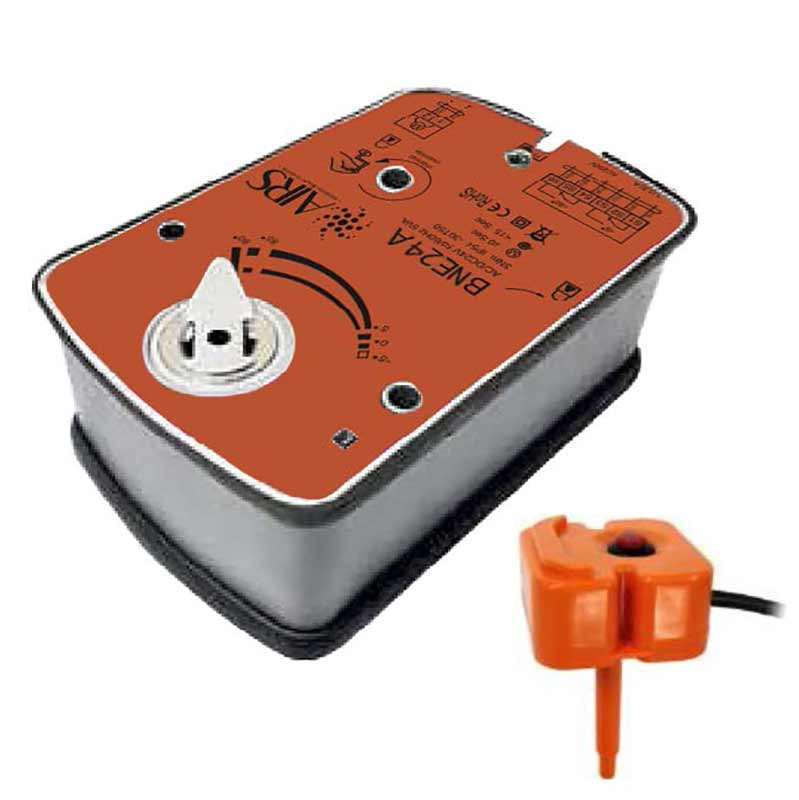

• Комплектный ключ для ручного управления

Электропривод BNE24A с крутящим моментом 10 Нм обеспечивает надежное управление противопожарными клапанами, сохраняя последнее положение при отключении питания - оптимальное решение для систем, где не требуется автоматическое закрытие клапанов.

Монтаж и эксплуатация

Электропривод монтируется на клапан с квадратным валом 12 мм через крепежные отверстия ø6 мм. Сигнализация крайних положений осуществляется через встроенные переключатели. В комплекте поставляется ключ для ручного управления и фиксации привода в любом положении.

Устройство предназначено для использования в системах противопожарной вентиляции промышленных и гражданских зданий, включая объекты с повышенными требованиями к безопасности (во взрывозащищенном исполнении). Отсутствие возвратной пружины делает его подходящим для систем, где сохранение последнего положения клапана при отключении питания является предпочтительным.
