Конический приточный диффузор THL

Конический приточный диффузор THL

THL - это приточно-вытяжной диффузор для потолочной установки. THL состоит из впускного конуса и центрального диска, путем вращения которого, возможно настроить расход воздуха и перепад давления, отрегулировать поток воздуха или полностью перекрыть его. Может использоваться в качестве приточного диффузора.

Особенности диффузора THL:

1. Горизонтальная или вертикальная подача воздуха, возможно использование как в режиме обогрева, так и в режиме охлаждения.
2. Регулируемая схема воздушных потоков и перепада давления.
3. Установка заподлицо с потолком или открытая установка (особенно в высоких помещениях).
4. Патрубок для присоединения к воздуховоду круглого сечения с прокладкой.
5. Открывающийся передний диск обеспечивает возможность чистки диффузора и воздуховода.

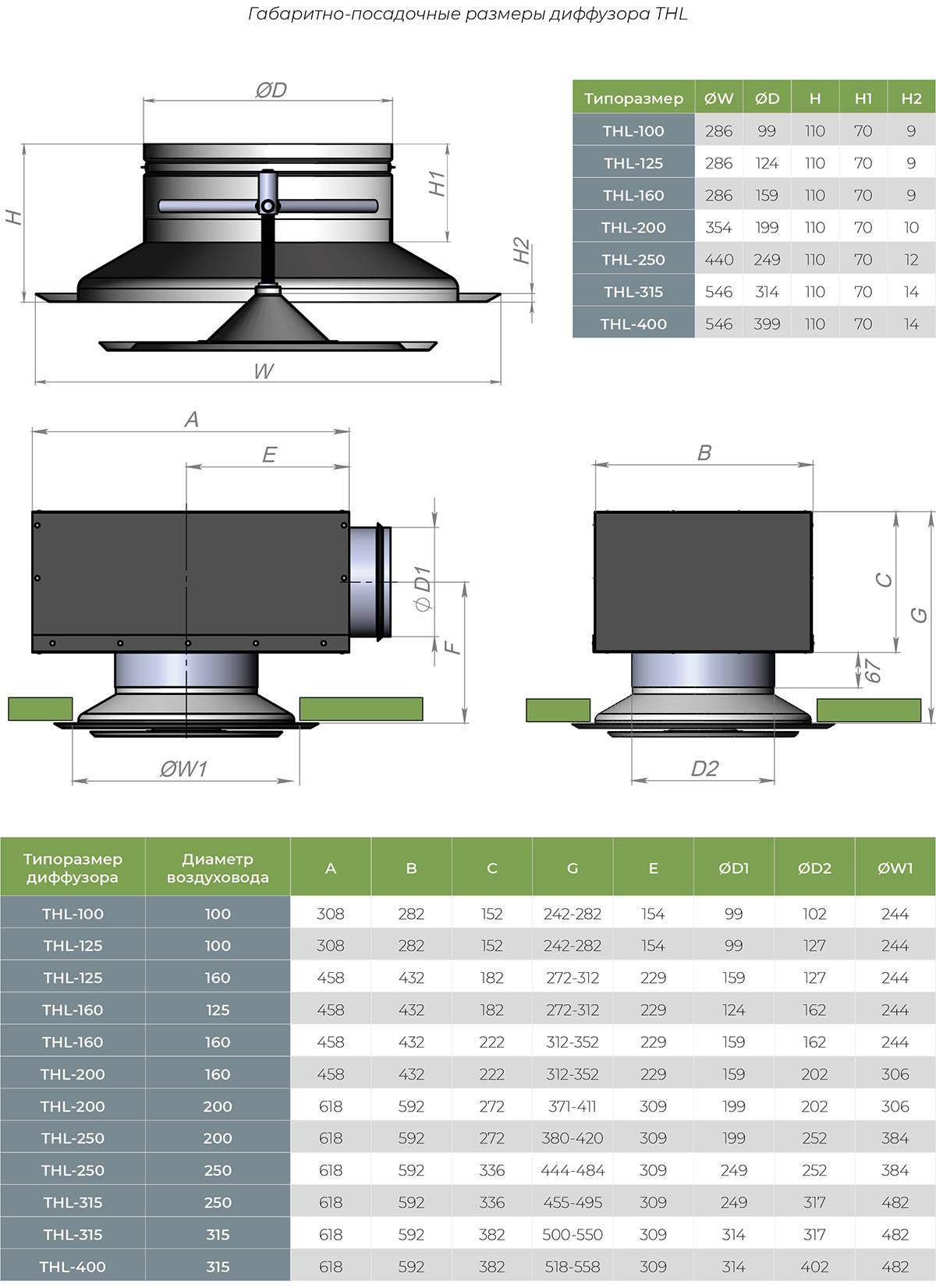

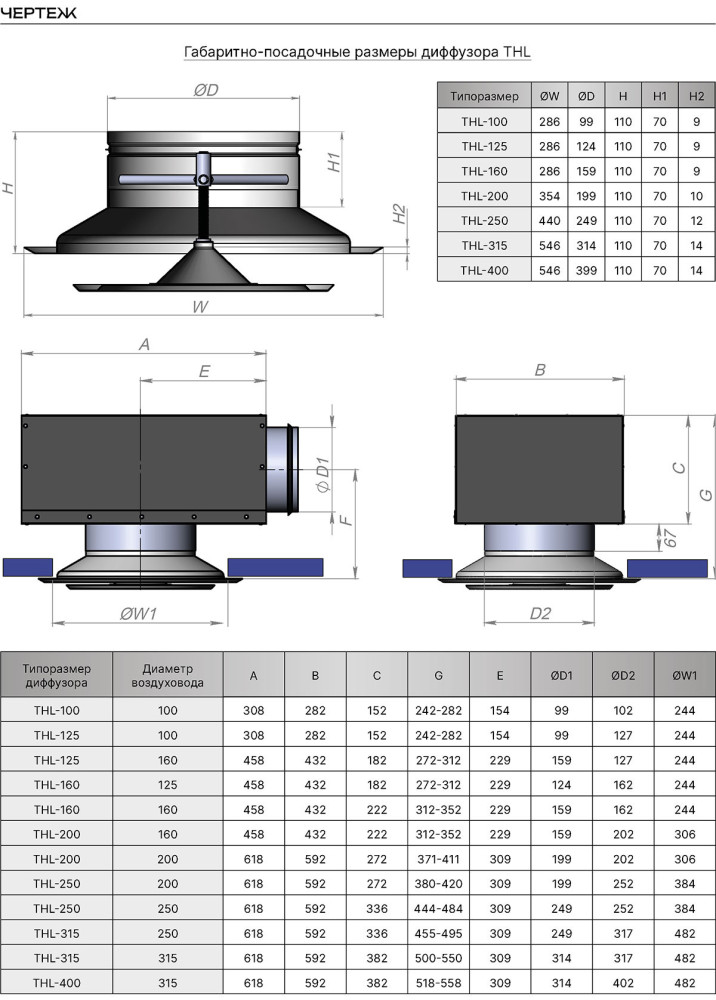

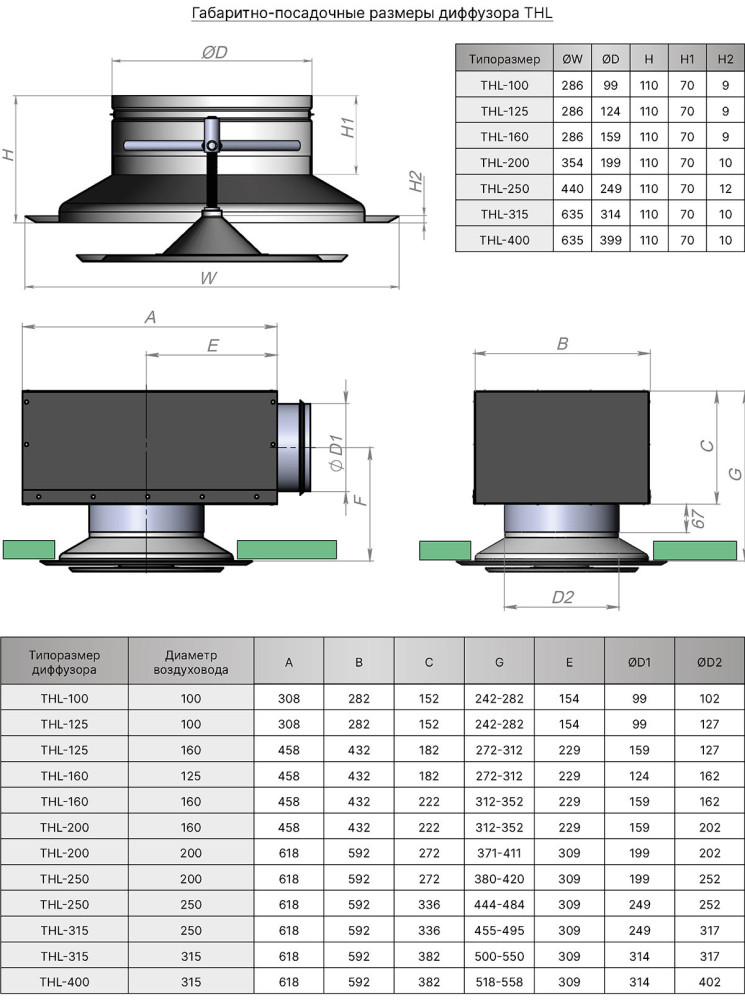

6. Поставляется в следующих диаметрах: ø100, ø125, ø160, ø200, ø250, ø315, ø400.

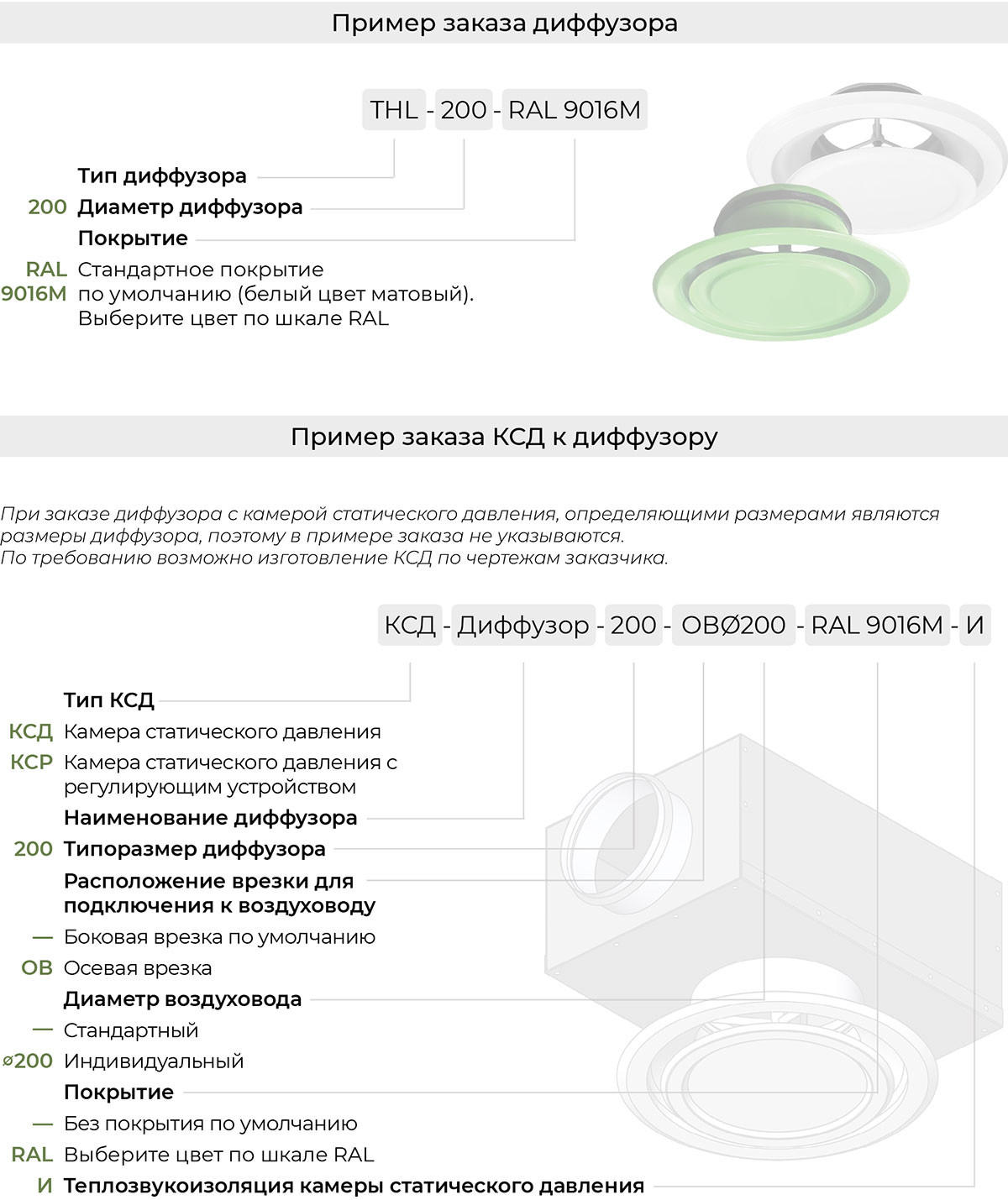

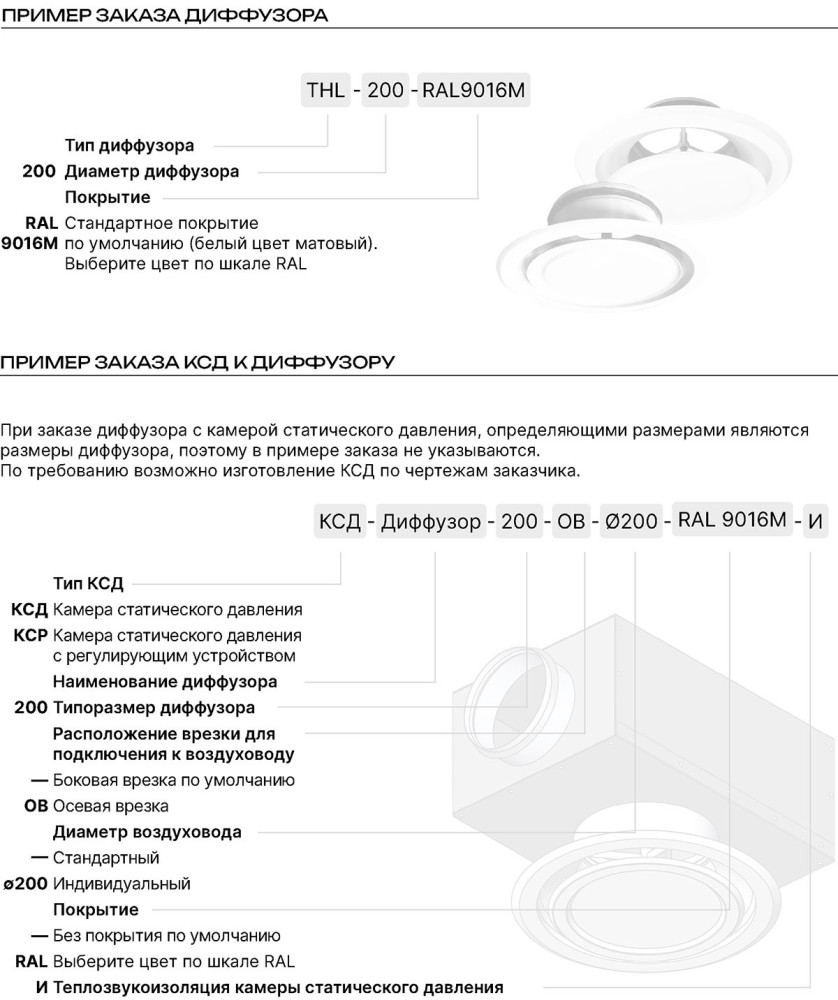

Дополнительно может комплектоваться камерой статического давления КСД/КСР. Сам по себе диффузор THL не снабжен никакими средствами для регулирования расхода воздуха. Чтобы обеспечить возможность регулировки расхода воздуха, рекомендуется присоединить диффузор к регулировочной камере статического давления с клапаном во входном патрубке - КСР.

Диффузор THL устанавливается непосредственно в воздуховод  или крепится к камере статического давления. В случае установки в КСД, длина прямого воздуховода до камеры статического давления должна составлять не менее 3-х диаметров воздуховода.

THL – потолочный диффузор с регулируемой схемой воздушных потоков. Схему распределения приточного воздуха можно регулировать поворотом переднего диска в нужное положение.

Горизонтальная радиальная струя используется, главным образом, в режиме охлаждения, а вертикальная узкая струя теплого приточного воздуха — в режиме обогрева.

Рекомендуемая максимальная разность температур между приточным воздухом и воздухом в помещении в режиме охлаждения составляет 10 °С.
