Рамка для монтажа вентиляционных решеток

Представленный монтажный каркас предназначен для быстрого и точного встраивания защитных решеток от атмосферных воздействий. Конструкция с анкерами для кладки позволяет закрепить каркас в проеме стены с помощью раствора, обеспечивая надежное основание для последующей установки решеток.

Конструктивные особенности

Профили каркаса выполнены из оцинкованной стали или нержавеющей стали, что гарантирует долговечность и устойчивость к коррозии.
Анкера для кладки оснащены интегрированными гайками, предназначенными для фиксации защитных решеток посредством винтового соединения.
Каркас для решеток серии WGK состоит из отдельных элементов, собираемых по принципу штекерного соединения, что упрощает монтаж.

Варианты исполнения и дополнительное оборудование

Возможна поставка каркаса в раздельном исполнении по ширине или высоте для установки соответствующих разделенных защитных решеток.

Применение

Данное изделие разработано специально для монтажа защитных решеток в стены. Использование монтажного каркаса значительно упрощает процесс установки, позволяя быстро, легко и точно встроить решетки.

Состав изделия и материалы

Монтажный каркас изготавливается из профилей. В комплект также входят шестигранные винты, шайбы и анкеры для кладки с интегрированной гайкой.

Материалы и поверхности

Для серии решеток WG, WG-AL, WG-JZ, WG-AL-JZ, WG-KUL, WG-AL-KUL:

Монтажный каркас выполнен из оцинкованной стали (профиль 35 × 35 × 3 мм).
Приваренные анкеры для кладки с интегрированной гайкой, а также винты и шайбы изготовлены из оцинкованной стали.

Для серии WG-A2:

Монтажный каркас изготовлен из нержавеющей стали, материал № 1.4301.
Приваренные анкеры для кладки с интегрированной гайкой, а также винты и шайбы изготовлены из нержавеющей стали, материал № 1.4301.

Для серии WGK:

Монтажный каркас выполнен из оцинкованного профилированного листового металла с интегрированными анкерами для кладки.
Винты и шайбы изготовлены из оцинкованной стали.

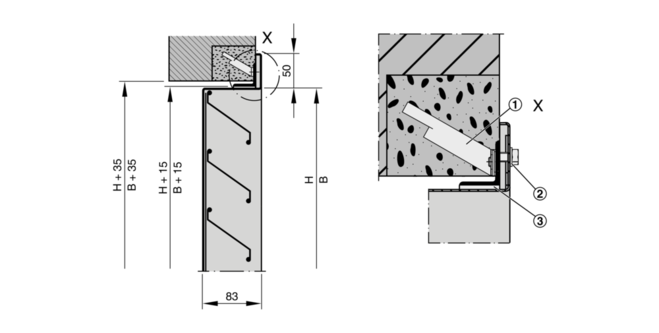

Процесс установки

Перед заливкой раствором:

Анкеры для кладки необходимо отогнуть и развести.

После заливки раствором:

Защитная решетка позиционируется на монтажном каркасе и надежно фиксируется.
