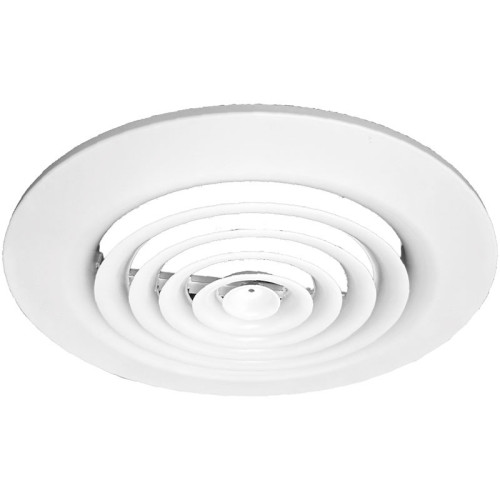

Конический регулируемый диффузор KONIKA-A

Конический регулируемый диффузор KONIKA-A для систем вентиляции

Конический регулируемый диффузор KONIKA-A предназначен для эффективного распределения воздушных потоков в системах приточно-вытяжной вентиляции различных помещений. Уникальная конструкция позволяет плавно регулировать направление подачи воздуха от горизонтального до вертикального.

Конструктивные особенности диффузора KONIKA-A

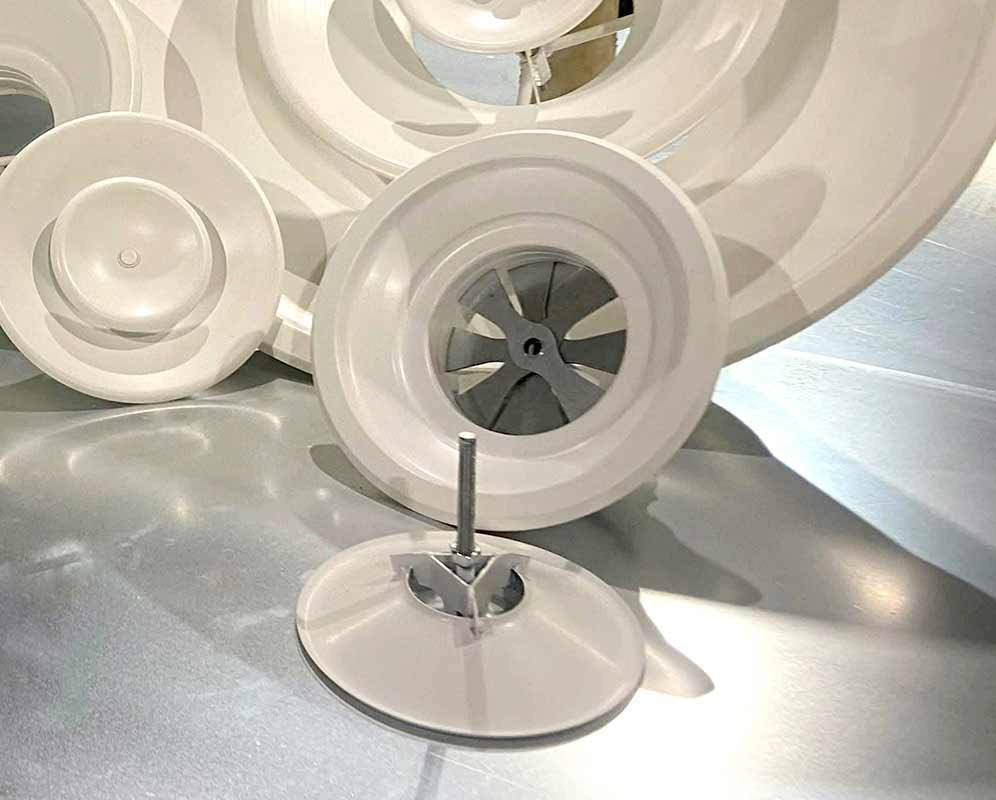

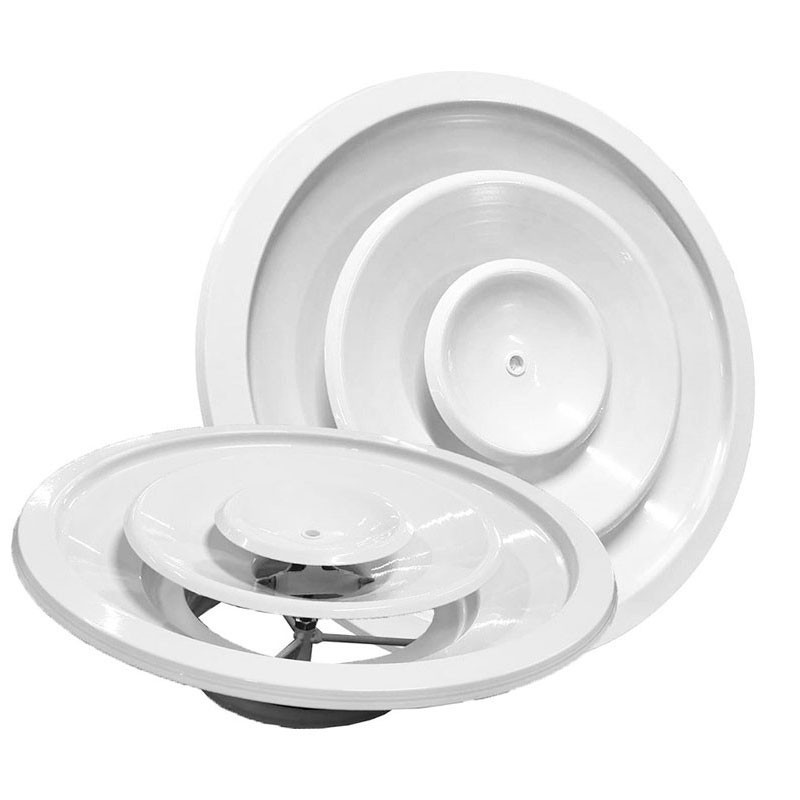

Диффузор состоит из двух основных элементов:

• Наружного впускного конуса (основной корпус)
• Съемной центральной части с несколькими конусами меньшего диаметра

Такая конструкция обеспечивает не только регулировку направления воздушного потока, но и простой доступ для обслуживания и очистки внутренних поверхностей. Диффузор может комплектоваться дополнительными элементами:

• Сегментным клапаном для регулировки объема воздуха (S)
• Удлинителем (U)
• Камерой статического давления (КСД/КСР)

Технические характеристики и монтаж

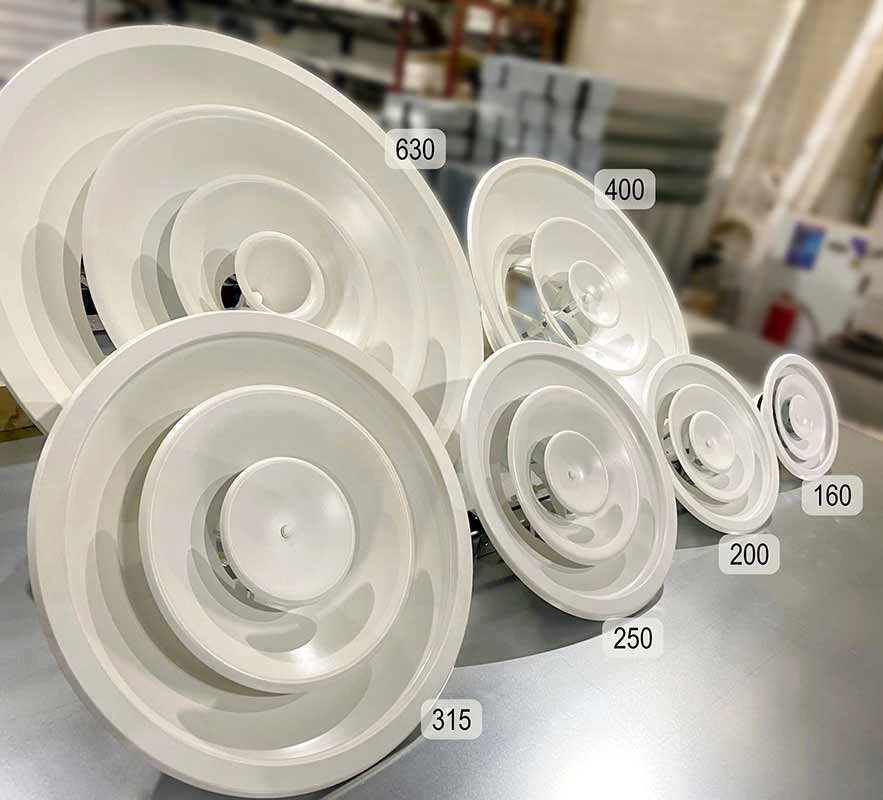

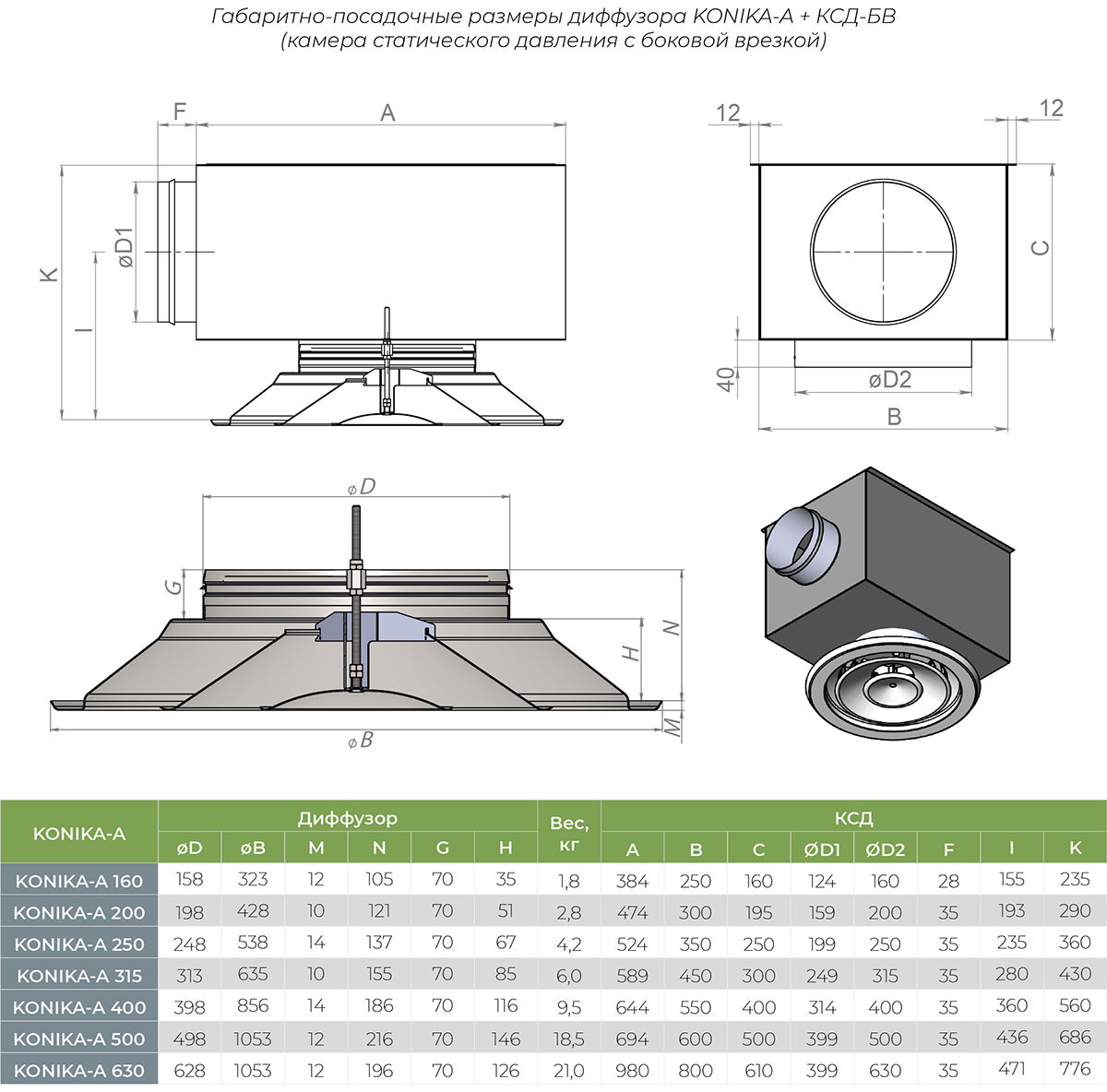

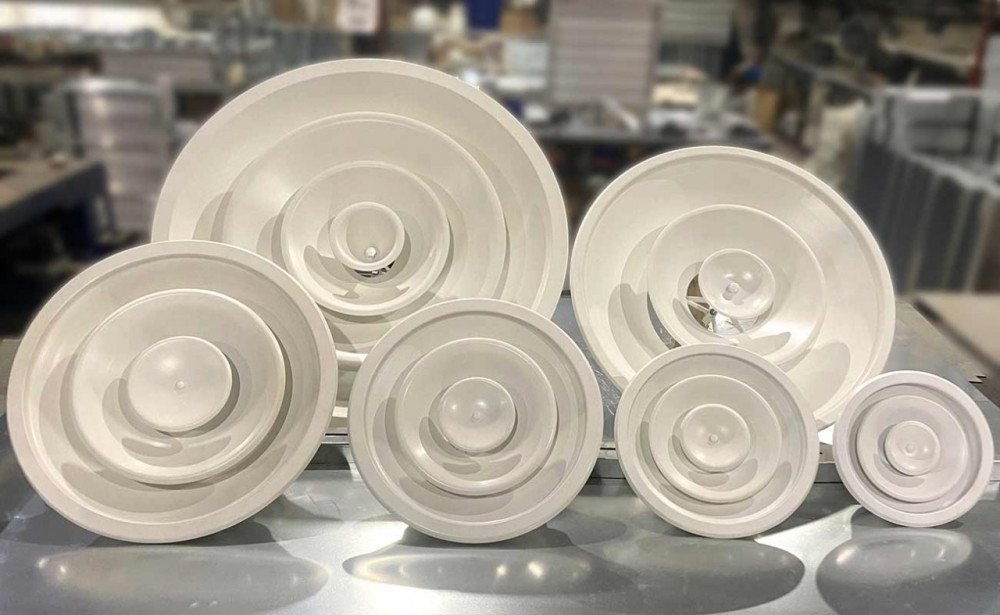

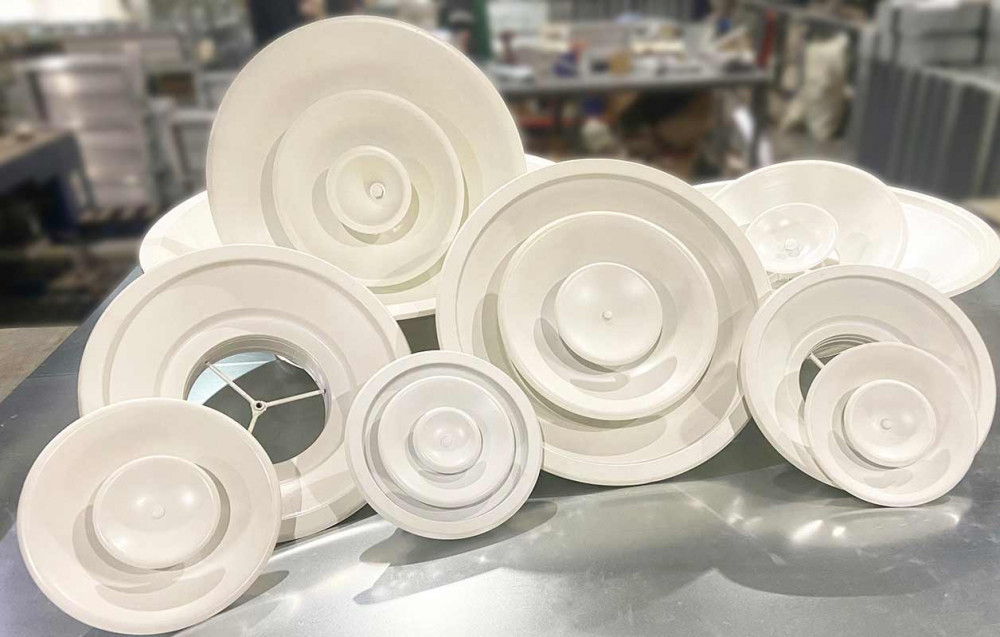

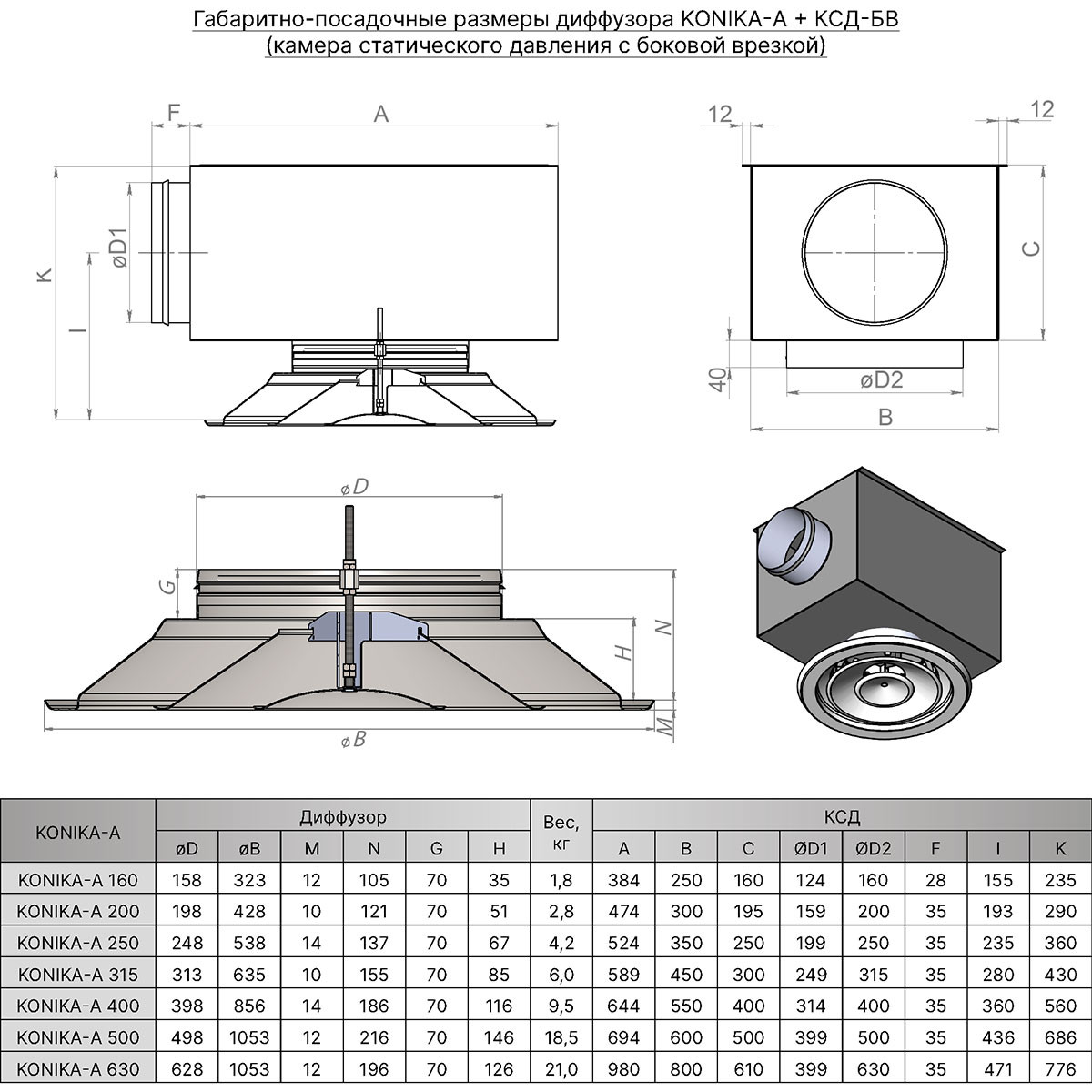

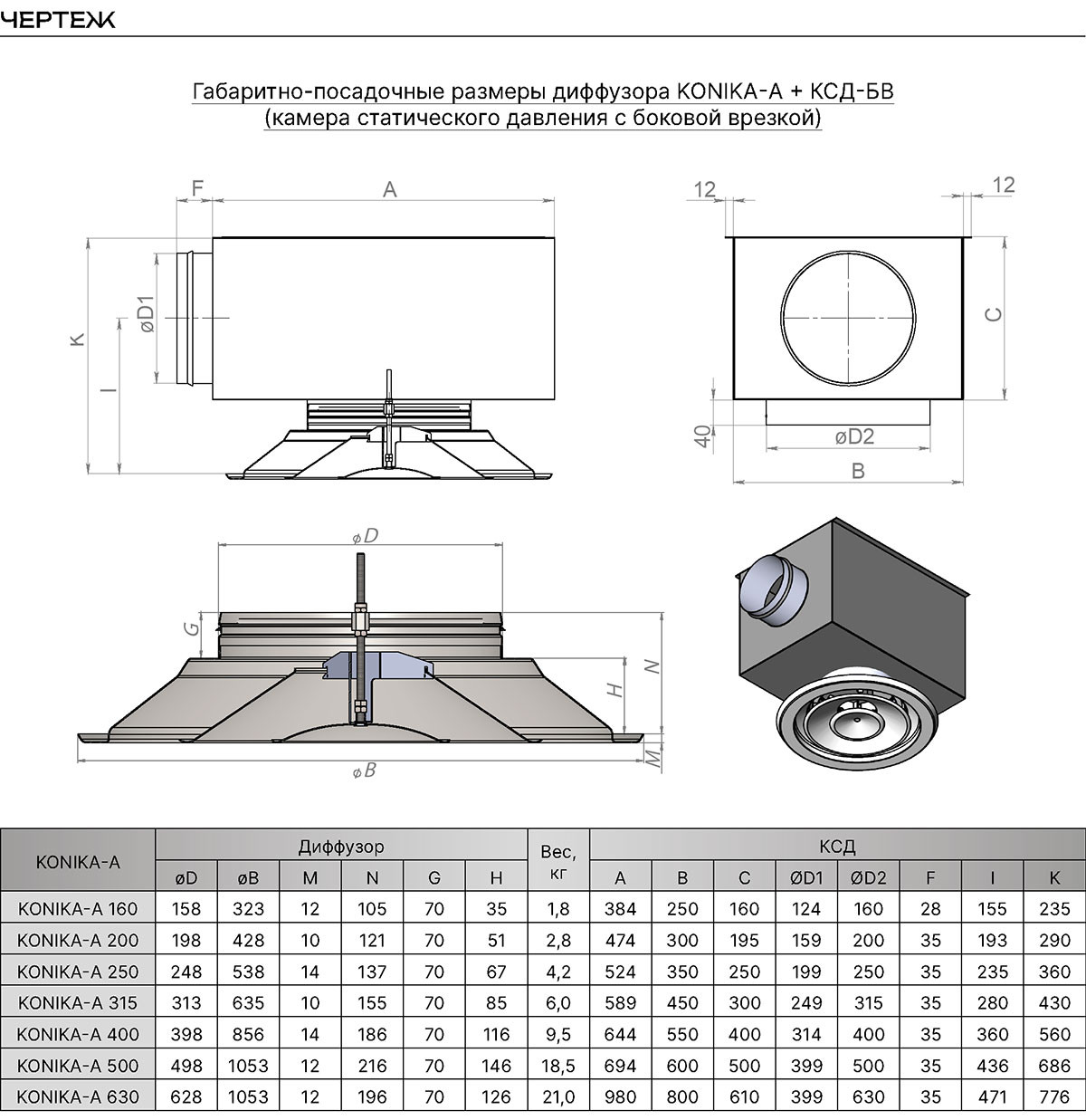

Диффузор KONIKA-A производится в семи стандартных диаметрах: 160, 200, 250, 315, 400, 500 и 630 мм. Монтаж осуществляется двумя способами:

1. Непосредственно в воздуховод
2. Через камеру статического давления (при этом длина прямого участка воздуховода до камеры должна быть не менее 4 диаметров)

Процесс установки включает фиксацию наружного конуса крепежными элементами (заклепками или саморезами) и регулировку положения внутреннего конуса для выбора направления воздушного потока.

Для оптимальной работы системы вентиляции с диффузором KONIKA-A рекомендуется использовать камеру статического давления, которая помогает равномерно распределять воздушный поток.

Материалы и варианты исполнения

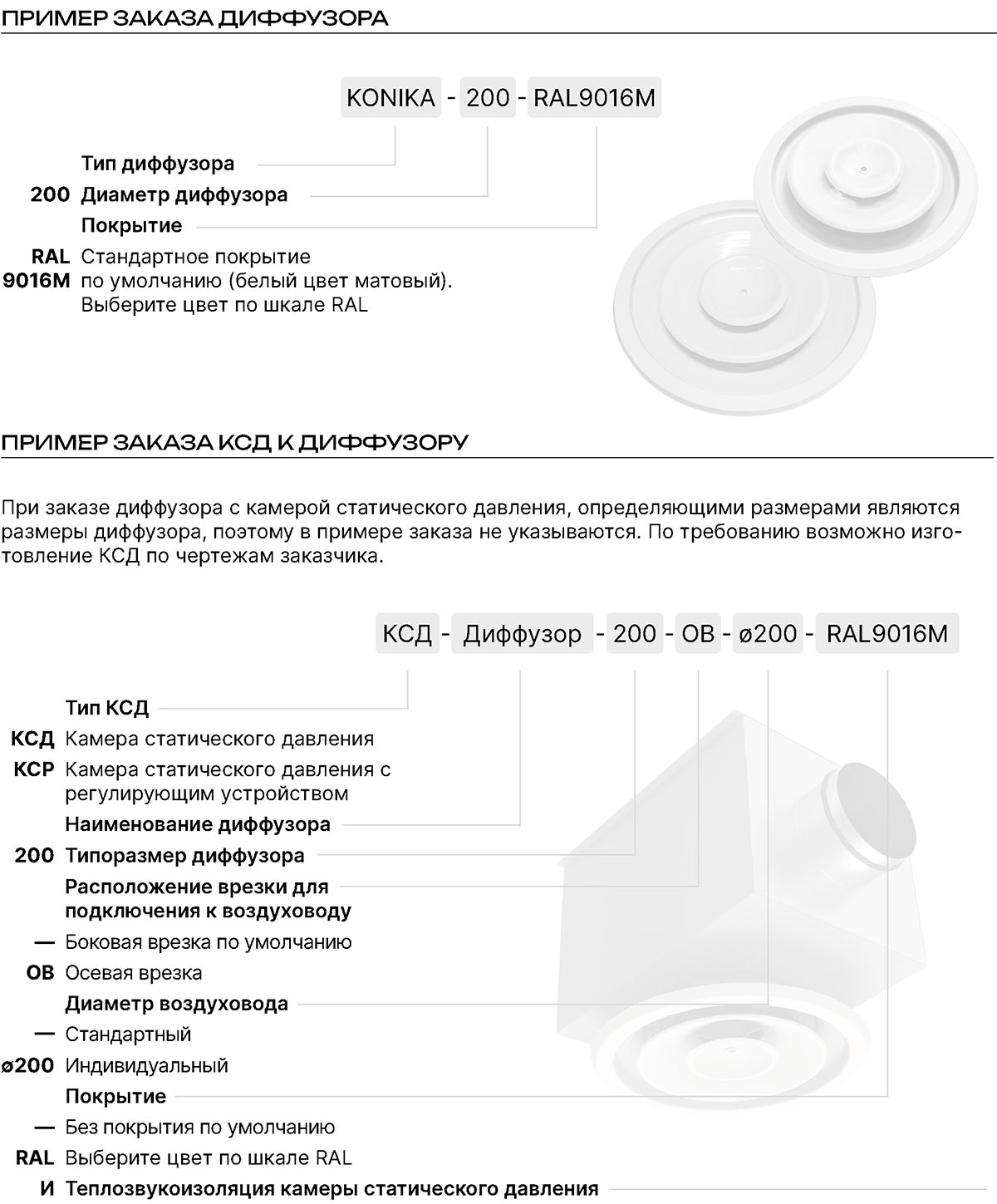

Все элементы диффузора изготавливаются из оцинкованной листовой стали. Стандартное покрытие - полимерная порошковая краска белого цвета (RAL 9016 матовый). По индивидуальному заказу возможно изготовление в любом цвете по шкале RAL.

Камера статического давления поставляется без покрытия, но также может быть окрашена в требуемый цвет. Такая гибкость в исполнении позволяет гармонично интегрировать диффузор в любой интерьер.
