Цилиндрическая решетка РАД-Ц-Р

4.5

4 отзывов

Артикул: 4082

Поделиться списком

Вконтакте

Почта

Ширина (мм)

Высота (мм)

Варианты крепления:

ОТВЕРСТИЯ ПОД САМОРЕЗЫ (НАСТЕННЫЕ)

Один из самых распространенных и надежных способов крепления - монтаж с помощью саморезов или заклепок через лицевую рамку решетки. Минусом данного способа крепления является только видимость шляпки самореза с лицевой стороны решетки. При выборе данного варианта крепления возможна поставка решеток в комплекте с выкрашенными в цвет решетки саморезами (по запросу). По умолчанию решетки поставляются без саморезов, без крепежных отверстий в рамке.

Диаметр воздуховода:

160

200

250

315

355

400

500

Цвет по RAL: RAL 9016

RAL 9016

Без покраски

RAL по факту

Выбрать другой цвет

Характеристики

Место применения — В воздуховод

Серия решетки — РАД

Материал — Алюминий/оцинкованная сталь

КЖС — 0.56

Дополнительно

1 637

В спецификацию

Быстрый подбор в MAX

Быстрый заказ

Изготовление от 5 дней

Доставка за 2 дня

Гарантия 1 год

Собственное производство, до 1000 единиц в день

Наш технический специалист поможет выбрать идеальную конфигурацию

Для проектировщика

Артикул 000166

Коэффициент живого сечения

0.56

Диапазон размеров

100х100 мм — 1900х1000 мм

Материал профиля

Алюминий/оцинкованная сталь

Подбор типоразмера по расходу воздуха

Расчёт по живому сечению (КЖС 0.56): F = L / (3600 · v), габарит подбирается с учётом коэффициента.

Расход воздуха, м³/ч

Скорость в живом сечении, м/с

Требуемое живое сечение — , габаритное — . Подходящие типоразмеры:

Типоразмер (Ш×В), мм	Живое сечение, м²	Фактическая скорость, м/с

Паспорт изделия (PDF) BIM-модель (Revit)

Описание
Характеристики
Отзывы
Доставка и оплата

Скачать описание

BIM-модель

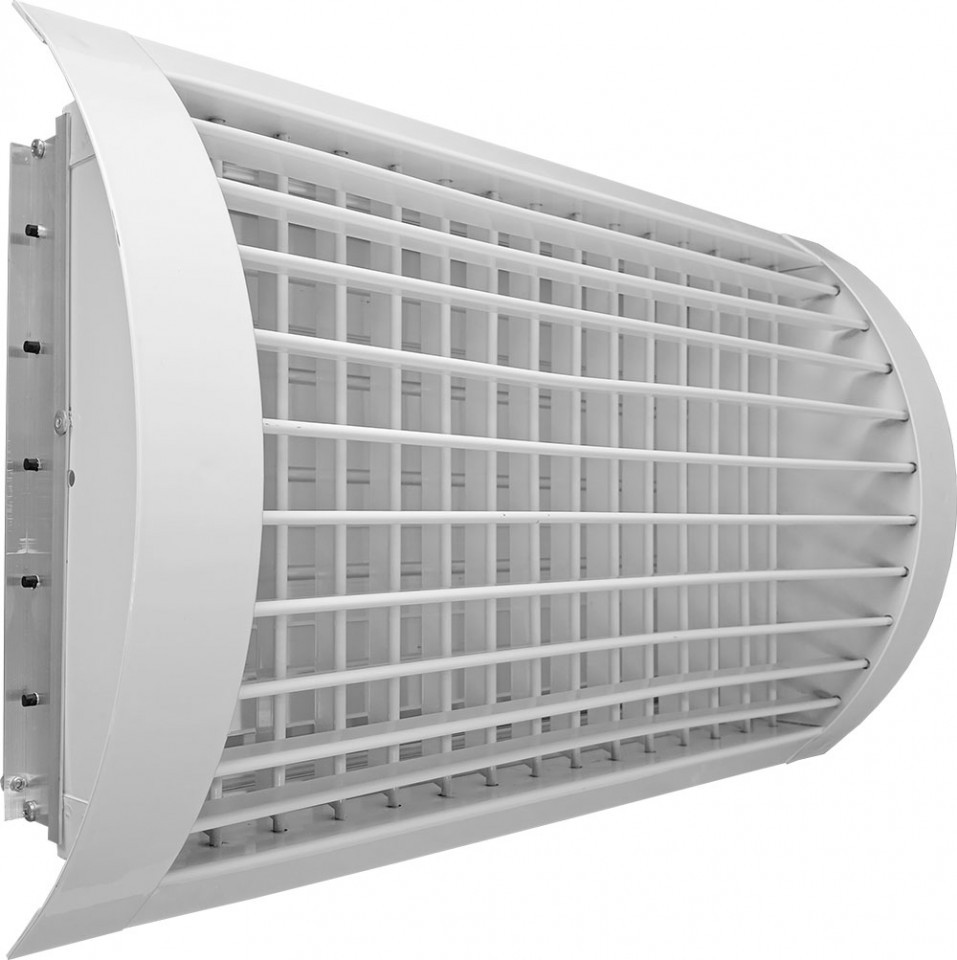

Цилиндрическая решетка РАД-Ц+Р для систем вентиляции

Решетка РАД-Ц+Р представляет собой профессиональное решение для систем приточно-вытяжной вентиляции, сочетающее цилиндрическую форму воздуховода с возможностью точной регулировки воздушного потока. Устройство предназначено для монтажа в круглые вентиляционные каналы.

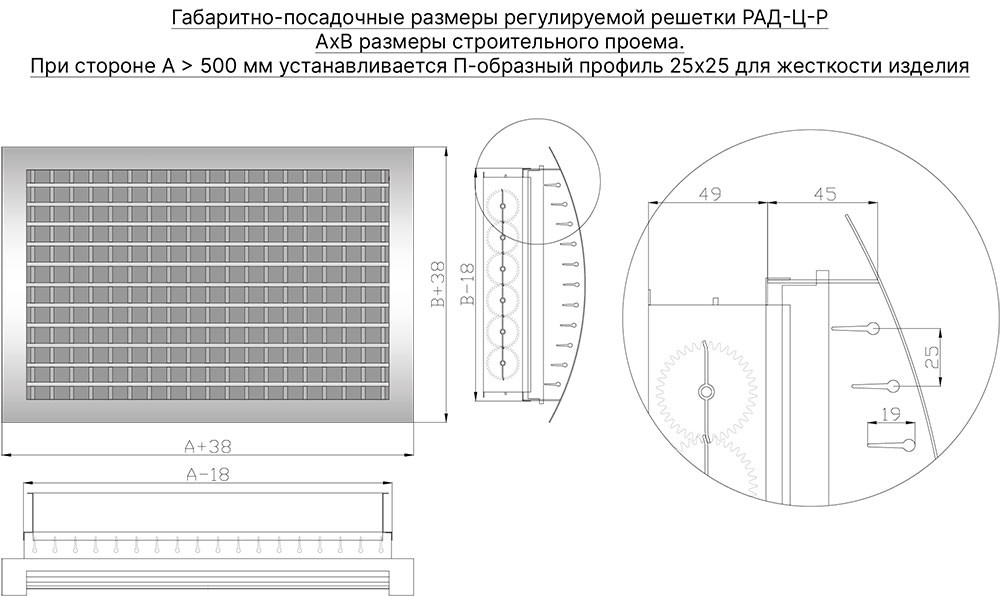

Конструкция и технические параметры

Решетка состоит из следующих ключевых элементов:

Цилиндрическая рамка из оцинкованной стали 0.9 мм

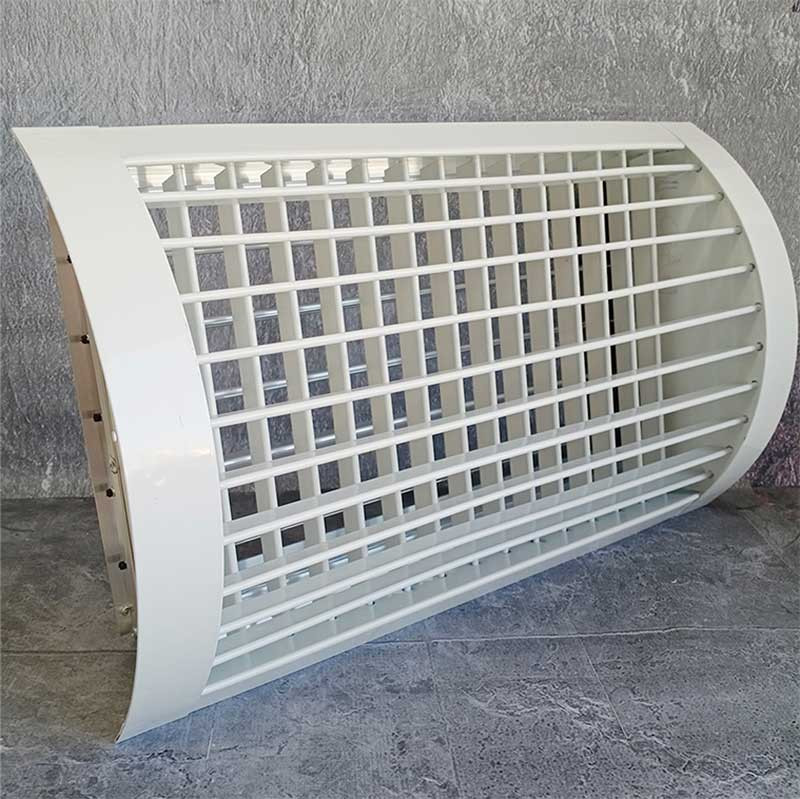

Два ряда каплеобразных жалюзи (горизонтальные и вертикальные)

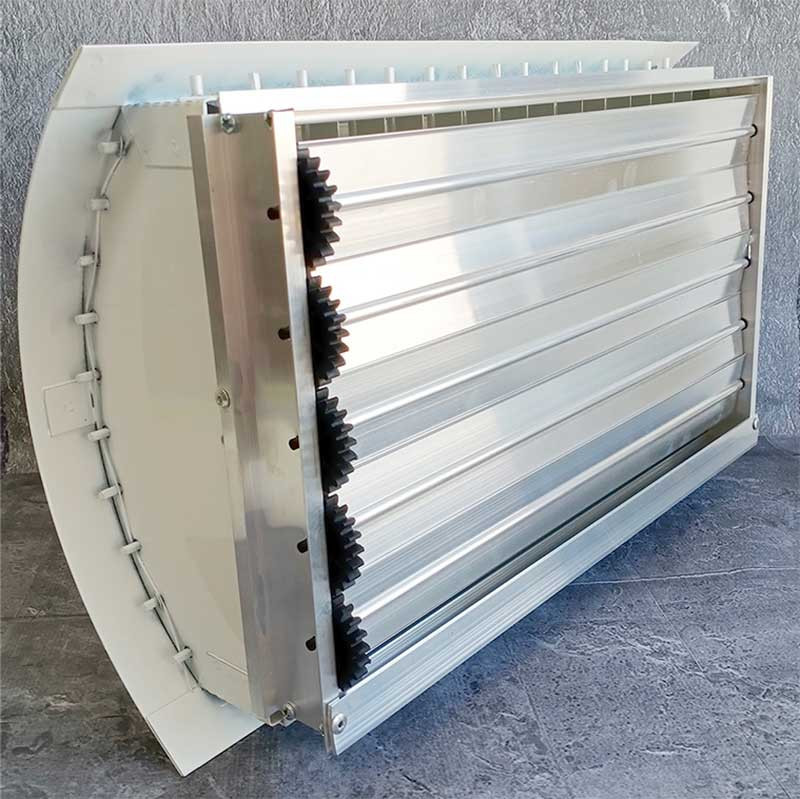

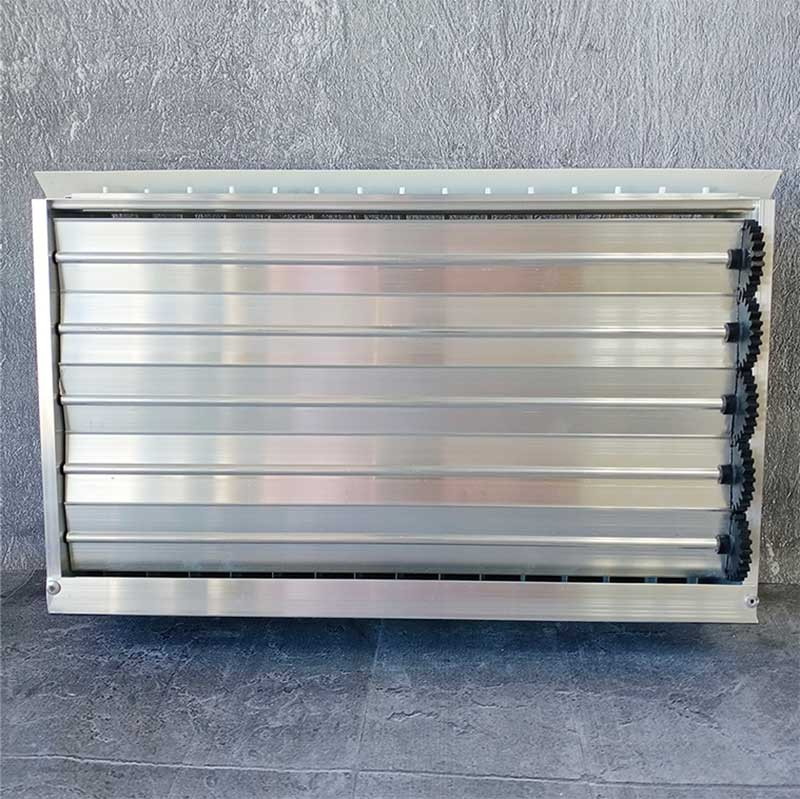

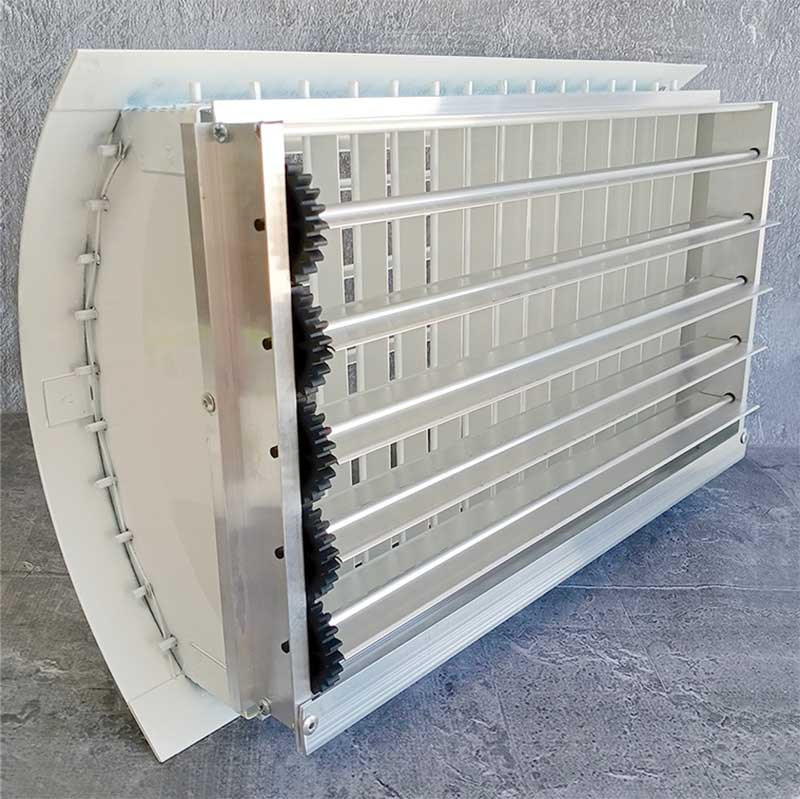

Клапан расхода воздуха (КРВ) с регулируемыми лопатками

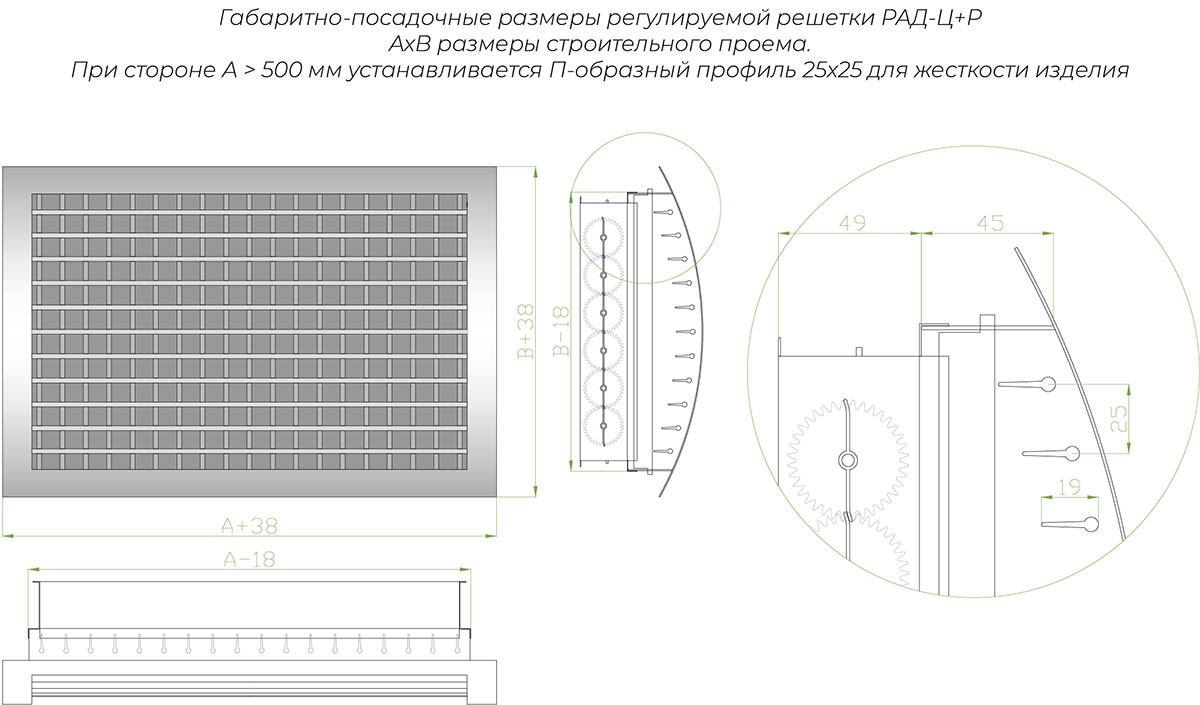

Усиливающий П-образный профиль 25×25 мм для больших размеров

Основные технические характеристики:

Размерный ряд: от 100×100 мм до 1900×1000 мм
Максимальная высота проема: 75% диаметра воздуховода
Материалы: комбинация оцинкованной стали и алюминиевого профиля АДЗ1
Стандартное покрытие: порошковая краска RAL 9016

Функциональные возможности

Решетка РАД-Ц+Р обеспечивает комплексное управление воздушным потоком:

Регулировка направления воздуха в вертикальной и горизонтальной плоскостях
Точный контроль объема подаваемого воздуха через КРВ
Независимая настройка угла наклона каждого жалюзи
Прямоугольная посадочная часть для удобства монтажа

Решетка РАД-Ц+Р с уникальной цилиндрической конструкцией и двухрядной системой жалюзи обеспечивает максимально точное управление параметрами вентиляции, сочетая эффективность воздухораспределения с удобством монтажа.

Область применения

Решетка предназначена для использования в различных типах помещений:

Промышленные и производственные объекты
Офисные и административные здания
Торговые центры и общественные пространства
Спортивные сооружения

Комбинированное использование стальной рамки и алюминиевых элементов обеспечивает оптимальное сочетание прочности и коррозионной стойкости, что делает решетку РАД-Ц+Р надежным решением для систем вентиляции различного назначения.

Характеристики

Место применения

В воздуховод
Серия решетки

РАД
Материал

Алюминий/оцинкованная сталь
КЖС

0.56
