Камеры статического давления (КСД) – ключевой элемент современных вентиляционных систем, обеспечивающий эффективное распределение воздушных потоков и снижение шумового воздействия. Совместимость с диффузорами аналогов Lindab делает их универсальным решением для различных типов помещений.

Конструктивные особенности КСД

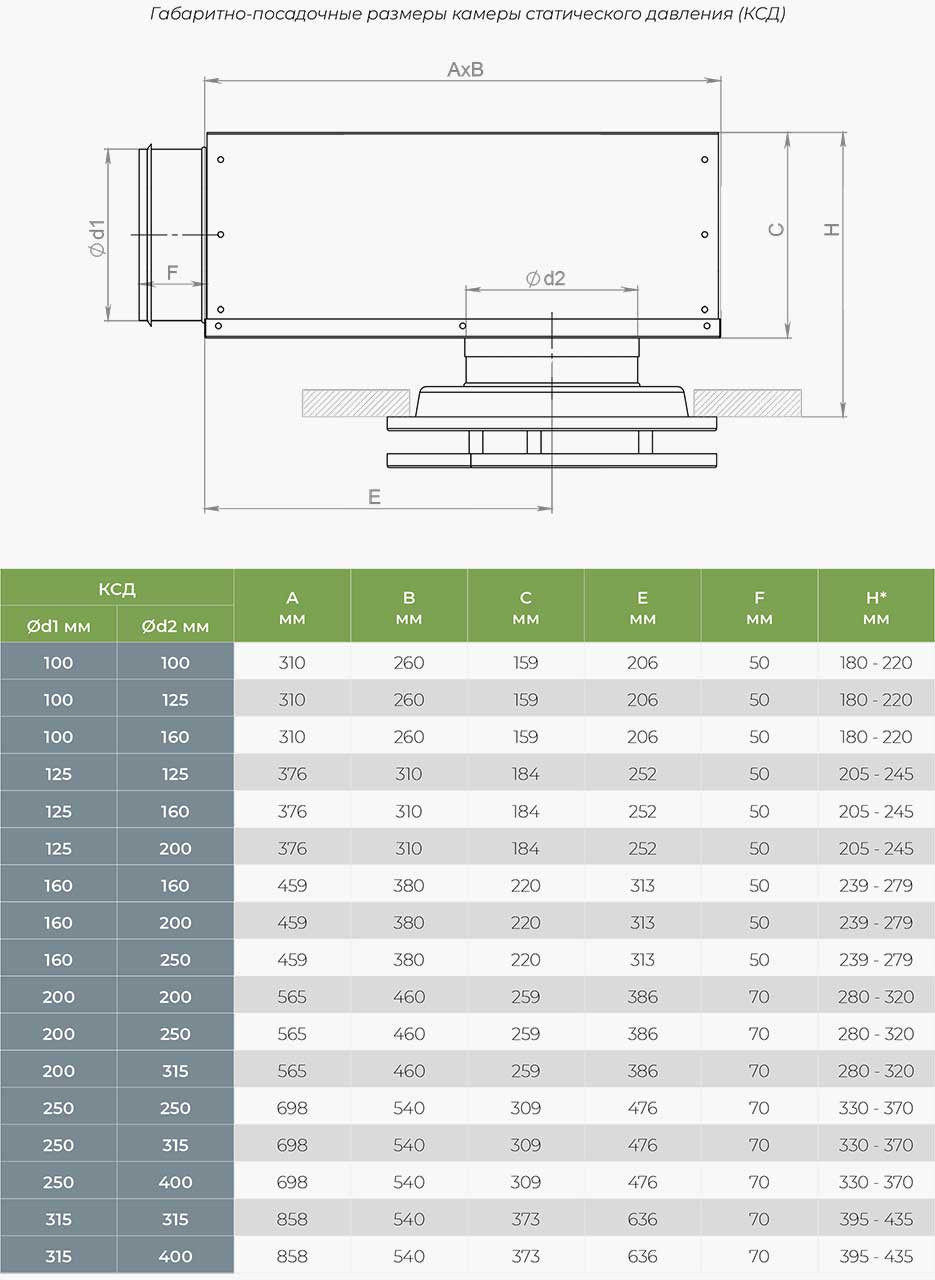

Камера статического давления представляет собой стальной корпус с круглым патрубком для подключения к воздуховоду. Основные технические характеристики:

• Изготовление из оцинкованной стали толщиной 0,4-1,5 мм
• Стандартное исполнение без окрашивания
• Возможность внутреннего покрытия звукоизоляционными материалами

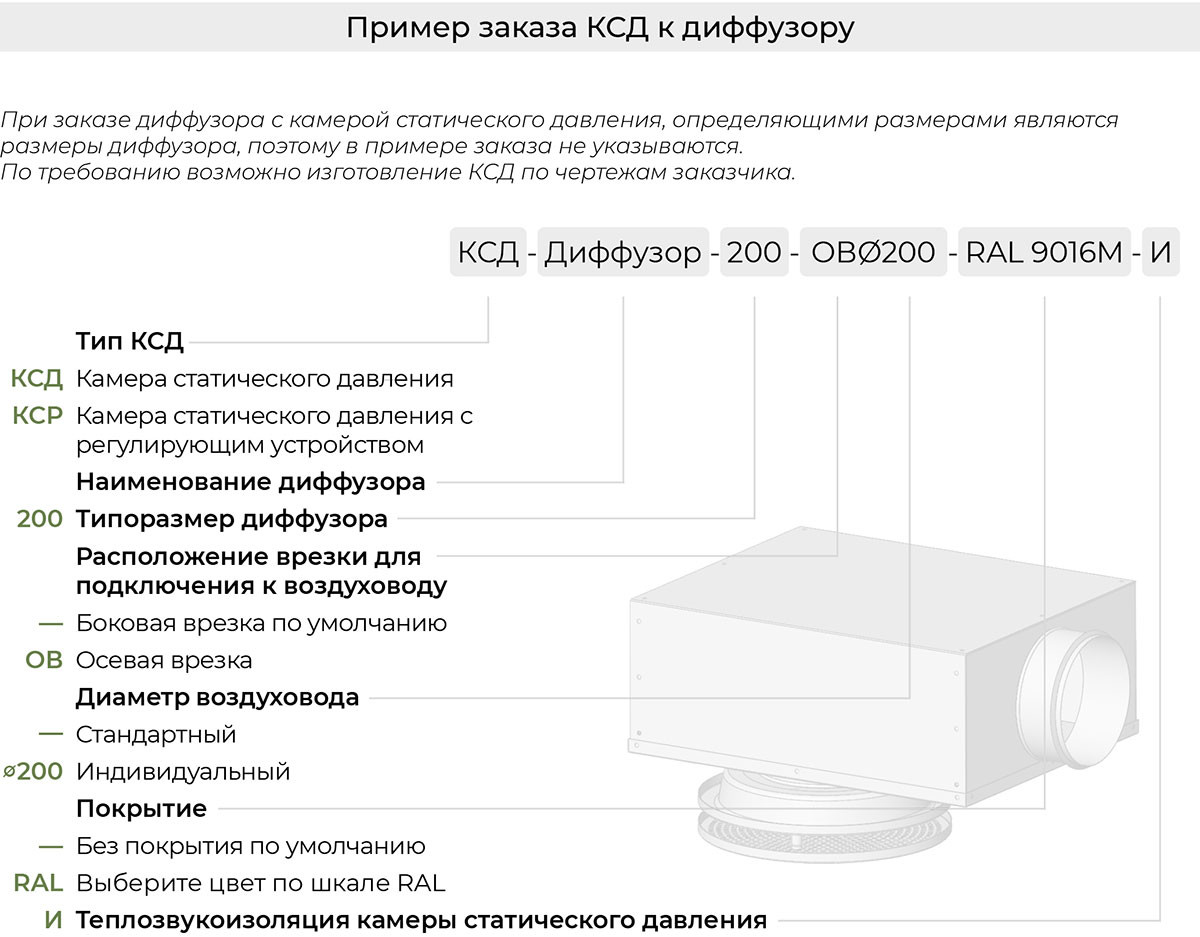

• Варианты исполнения: базовый (КСД) и с регулятором расхода (КСР)

Функциональные возможности

Камеры статического давления выполняют несколько важных функций в системе вентиляции:

• Выравнивание воздушного потока перед диффузором
• Снижение уровня шума на 4-6 дБ (до 14 дБ с дополнительной изоляцией)
• Предотвращение образования конденсата
• Снижение теплопотерь

Совместимость с диффузорами

Данные КСД предназначены для работы со следующими типами диффузоров:

Перфорированные диффузоры

• PCAN-100, PCAN-125, PCAN-160, PCAN-200, PCAN-250, PCAN-315, PCAN-400
• PKAN-125, PKAN-160, PKAN-200, PKAN-250, PKAN-315, PKAN-400
• PKA-125, PKA-160, PKA-200, PKA-250, PKA-315, PKA-400

Дизайнерские диффузоры

• LCA-100, LCA-125, LCA-160, LCA-200, LCA-250, LCA-315, LCA-400
• LCAN-100, LCAN-125, LCAN-160, LCAN-200, LCAN-250, LCAN-315, LCAN-400
• LKA-125, LKA-160, LKA-200, LKA-250, LKA-315, LKA-400
• LKAN-125, LKAN-160, LKAN-200, LKAN-250, LKAN-315, LKAN-400

Технические характеристики

Основные параметры камер статического давления:

• Рабочее давление: до 750 Па
• Температурный диапазон: от -30°C до +120°C
• Скорость воздуха на входе: до 15 м/с
• Степень шумопоглощения: 4-14 дБ в зависимости от модификации

Рекомендации по выбору и монтажу

При подборе КСД необходимо учитывать:

• Диаметр подключения к воздуховоду (основной определяющий параметр)
• Тип используемого диффузора
• Необходимость регулировки воздушного потока (выбор между КСД и КСР)
• Требования к шумоизоляции

Монтаж осуществляется посредством соединения круглого патрубка с воздуховодом. Для моделей с регулятором расхода (КСР) предусмотрена возможность точной настройки объема подаваемого воздуха.

Применение камер статического давления особенно актуально в помещениях с повышенными требованиями к акустическому комфорту: офисах, гостиницах, медицинских учреждениях, жилых помещениях.
